1kW DC/DCコンバータのリファレンス設計
Vishayの双方向48V～12Vコンバータは、自動車、産業用、ネットワーキング、およびEVアプリケーションに最適
Vishayの1kW、48V～12V昇降圧コンバータは、それぞれ500Wの出力が可能な2つのモジュール式パワー段を備えています。両相の対称インターリーブにより電流リップルが低減され、各相には保護MOSFETが搭載されているため、故障時に相を分離し、突入電流を制限することができます。このコンバータは、降圧動作と昇圧動作を自動的に切り替えることができ、スイッチング周波数は185kHzで、コンパクトなフォームファクタを実現しています。デュアルボードネットシステム（12Vと48Vの両方のバスを備えた車両）の人気が高まるにつれて、ハイパワー、双方向、48Vから12VへのDC/DCコンバータが自動車アーキテクチャの重要な構成要素となっています。車両全体の効率を最適化するためには、車両の電気的要求とバッテリの健康状態に応じて、12Vと48Vのバッテリ間でどちらかの方向にエネルギーを転送する必要がありますが、このコンバータ設計によって実現することができます。
特長
- 双方向48V～12Vコンバータ
- 2相インターリーブ動作
- 降圧と昇圧の自動選択
- 電圧と電流の調整
- 突入電流制御
- 過電圧保護
- 過電流保護
応用
- 車載
- 産業用およびサーバコンピューティング
- ネットワーク、通信、基地局用電源装置
- EVテスト環境
1 kW DC/DC Converter Reference Design
| 画像 | メーカー品番 | 商品概要 | 入手可能な数量 | 価格 | 詳細を表示 | |
|---|---|---|---|---|---|---|
 |  | 1KW-DCDC-48V12V | EVAL BOARD FOR SIC464 | 9 - 即時 | $92,356.00 | 詳細を表示 |
MOSFETs
| 画像 | メーカー品番 | 商品概要 | 入手可能な数量 | 価格 | 詳細を表示 | |
|---|---|---|---|---|---|---|
|  | SQJQ112ER-T1_GE3 | AUTOMOTIVE N-CHANNEL 100 V (D-S) | 3155 - 即時 | $771.00 | 詳細を表示 |
|  | SQJQ112E-T1_GE3 | AUTOMOTIVE N-CHANNEL 100 V (D-S) | 17179 - 即時 | $742.00 | 詳細を表示 |
|  | SQJA90EP-T1_GE3 | MOSFET N-CH 80V 60A PPAK SO-8 | 5259 - 即時 | $300.00 | 詳細を表示 |
| | SQJQ140E-T1_GE3 | AUTOMOTIVE N-CHANNEL 40 V (D-S) | 3472 - 即時 | $705.00 | 詳細を表示 |
Chip Resistors
| 画像 | メーカー品番 | 商品概要 | 入手可能な数量 | 価格 | 詳細を表示 | |
|---|---|---|---|---|---|---|
|  | WSLP27262L000FEA | RES 0.002 OHM 1% 5W 2726 | 1214 - 即時 | $483.00 | 詳細を表示 |
| | WSLP2726L5000FEA | RES SMD 500 UOHM 1% 7W 2726 | 2230 - 即時 | $511.00 | 詳細を表示 |
| | WSLP2726L2000FEA | RES SMD 0.0002 OHM 1% 7W 2726 | 3876 - 即時 | $544.00 | 詳細を表示 |
| | WSLP27261L000FEA | RES 0.001 OHM 1% 7W 2726 | 8113 - 即時 | $483.00 | 詳細を表示 |
| | WSLP27264L000FEA | RES 0.004 OHM 1% 5W 2726 | 1000 - 即時 | $483.00 | 詳細を表示 |

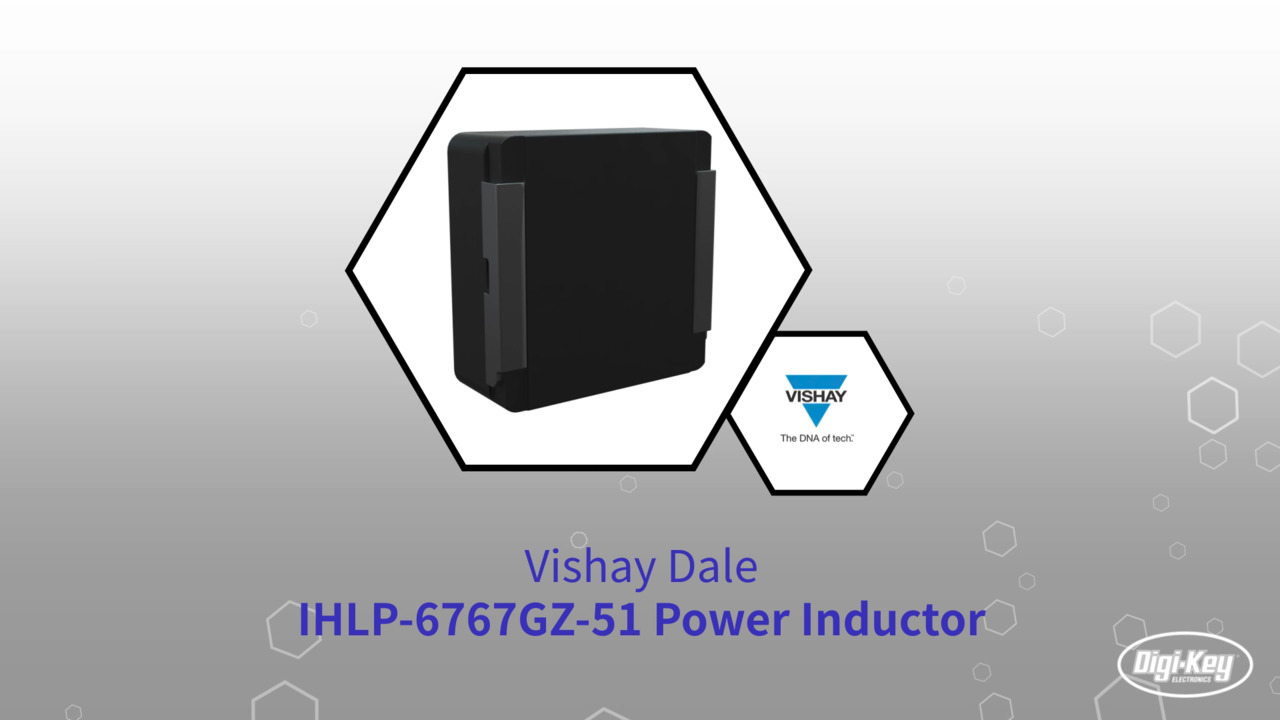

Fixed Inductors
| 画像 | メーカー品番 | 商品概要 | 入手可能な数量 | 価格 | 詳細を表示 | |
|---|---|---|---|---|---|---|
|  | IHLP6767GZER150M11 | FIXED IND 15UH 14A 14.4 MOHM SMD | 0 - 即時 | $561.00 | 詳細を表示 |
| | IHLP6767GZER330M11 | FIXED IND 33UH 10.7A 37 MOHM SMD | 0 - 即時 | $561.00 | 詳細を表示 |
| | IHLP6767GZER4R7M01 | FIXED IND 4.7UH 25A 5.11MOHM SMD | 0 - 即時 | $561.00 | 詳細を表示 |
| | IHLP6767GZER6R8M11 | FIXED IND 6.8UH 22.5A 6.15 MOHM | 0 - 即時 | $561.00 | 詳細を表示 |
| | IHLP6767GZER101M11 | FIXED IND 100UH 5A 110 MOHM SMD | 1467 - 即時 | $535.00 | 詳細を表示 |
Polymer Capacitors
| 画像 | メーカー品番 | 商品概要 | 入手可能な数量 | 価格 | 詳細を表示 | |
|---|---|---|---|---|---|---|
|  | MAL218297003E3 | CAP ALUM HYBRID 47UF 20% 35V SMD | 7375 - 即時 | $365.00 | 詳細を表示 |
| | MAL218297603E3 | CAP ALUMHYB 100UF 20% 25V SMD | 9122 - 即時 | $422.00 | 詳細を表示 |
| | MAL218297802E3 | CAP ALUM HYBRID 22UF 20% 63V SMD | 15183 - 即時 | $479.00 | 詳細を表示 |
| | MAL218297103E3 | CAP ALUM HYBRID 33UF 20% 50V SMD | 2664 - 即時 | $483.00 | 詳細を表示 |
| | MAL218297604E3 | CAP ALUMHYB 220UF 20% 25V SMD | 1332 - 即時 | $757.00 | 詳細を表示 |
Tantalum Capacitors
| 画像 | メーカー品番 | 商品概要 | 入手可能な数量 | 価格 | 詳細を表示 | |
|---|---|---|---|---|---|---|
|  | T51V227M2R5C0040 | CAP TANT POLY 220UF 2.5V 2917 | 1500 - 即時 | $193.00 | 詳細を表示 |
| | T51V337M2R5C0040 | CAP TANT POLY 330UF 2.5V 2917 | 1154 - 即時 | $201.00 | 詳細を表示 |
|  | T51D685M035C0120 | CAP TANT POLY 6.8UF 35V 2917 | 845 - 即時 | $259.00 | 詳細を表示 |
| | T51D106M025C0120 | CAP TANT POLY 10UF 25V 2917 | 741 - 即時 | $267.00 | 詳細を表示 |
| | T51D156M025C0100 | CAP TANT POLY 15UF 25V 2917 | 910 - 即時 | $275.00 | 詳細を表示 |
刊行： 2024-02-19
