LTC6373アンプ

ADIのLTC6373は、完全差動出力を備えた高精度計装アンプです。内部抵抗回路が綿密に整合されており、優れたCMRR、オフセット電圧、低いゲイン誤差、ゲインドリフト、ゲイン非直線性が実現します。ユーザーは、3ビットのパラレルインターフェース（A2～A0）を通じて使用可能な7つの設定値のうち1つへのゲインを簡単にプログラミングできます。8番目の状態により、部品がシャットダウン状態になり、消費電流が250μAまで減少します。

LTC6373には、完全差動出力が備わっており、高性能差分入力ADCが駆動されます。出力コモンモード電圧は、V_OCMピンで個別に調整できます。高インピーダンス入力、DC精度、低ノイズ、低歪み、高速差動ADCドライブが組み合わされているため、LTC6373はデータ収集システムの最適化に理想的な候補になります。

LTC6373は、12ピンの4mm × 4mm DFN（LFCSP）パッケージを採用しており、−40°C～125°Cの温度範囲で完全に仕様規定されています。

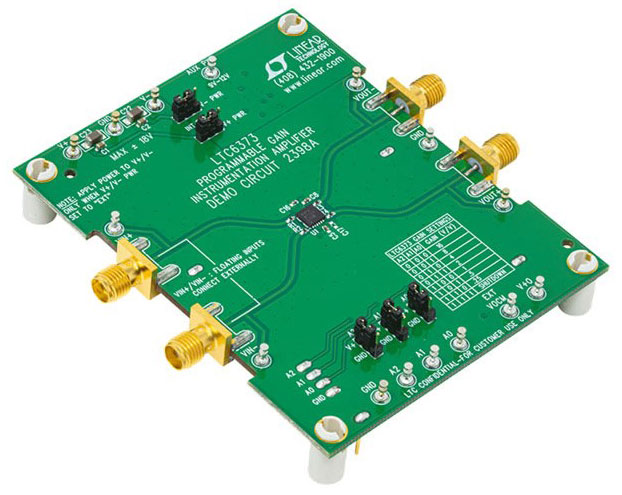

デモ回路DC2398Aには、プログラム可能計測アンプLTC6373が搭載されています。回路のゲインは、基板上のジャンパを設定したり、ArduinoやLinduino（DC2026A）のマイコンボードを接続するなど、いくつかの方法で制御できます。LTC6373は、独立したコモンモードレベルシフトを備えた完全な差動出力を持っています。出力のコモンモードレベルは、ICの内部デフォルトで設定できるほか、ユーザーがオーバードライブさせることも可能です。

DC2398Aは、外部ベンチ電源（通常は±15V）から電力を供給できますが、オプションで、LTC3265デュアル低ノイズチャージポンプを使用して、単一の9V〜12V入力電源から±15Vレールを生成することもできます。この回路基板の設計ファイルが用意されています。

特長

• 超高入力インピーダンスにより、センサに依存しないインターフェースを実現し、どのようなセンサでも信号エラーを起こすことなく簡単にインターフェース接続が可能
• プログラム可能なゲインと低入力バイアス電流によって提供されるフロントエンドを可能にするプラットフォーム
• 多数のADI社製ADCを直接駆動し、部品数、消費電力、設計時間を削減
