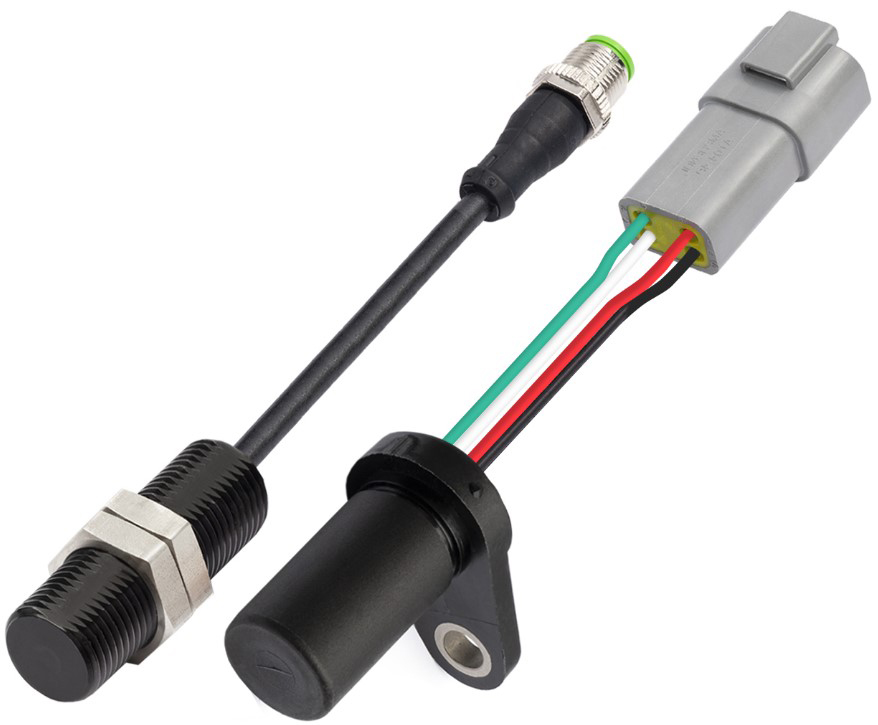

アナログ出力角度位置センサ

Standex Electronicsの角度位置センサは、優れた精度と再現性で長期にわたるソリッドステートの信頼性を実現する高性能非接触型センサファミリです。最大0.36°までの高分解能を持つこの角度位置センサは、ホール効果技術と内蔵マイクロプロセッサを組み合わせて使用し、回転するターゲットの角度位置を検出します。このセンサは、磁石の角度に比例した0V～5Vのリニアアナログ出力を供給します。45°、90°、180°、270°、360°のプログラムによる標準的な検出範囲のほか、ユーザー定義範囲からも選択できます。ターゲット磁石の回転角度に応じて、センサのアナログ出力が増減します。その他、デジタルPWM出力やSPIシリアル出力も選択できます。5V給電と負荷ダンプ保護8V～30V給電を提供します。カスタム範囲も利用できます。ターゲット磁石は、取り付けの向きをマークしたものを用意しています。未加工のコンパクトな磁石またはボルトオンハウジングの磁石お選びいただけます。ハウジングと接続部のオプションは、成形品、アルミ品、ステンレススチール品などのパッケージがありますが、これらに限定されるものではありません。その他、コネクタ一体型、ピグテール型、フリーエンド型などの接続タイプがあります。代表的な用途としては、自動車、重機、農業機械などのシャフトやギア、その他製造業や産業用アプリケーションの回転体の角度位置決めなどがあります。
