E-Switchの仮想ソリューション

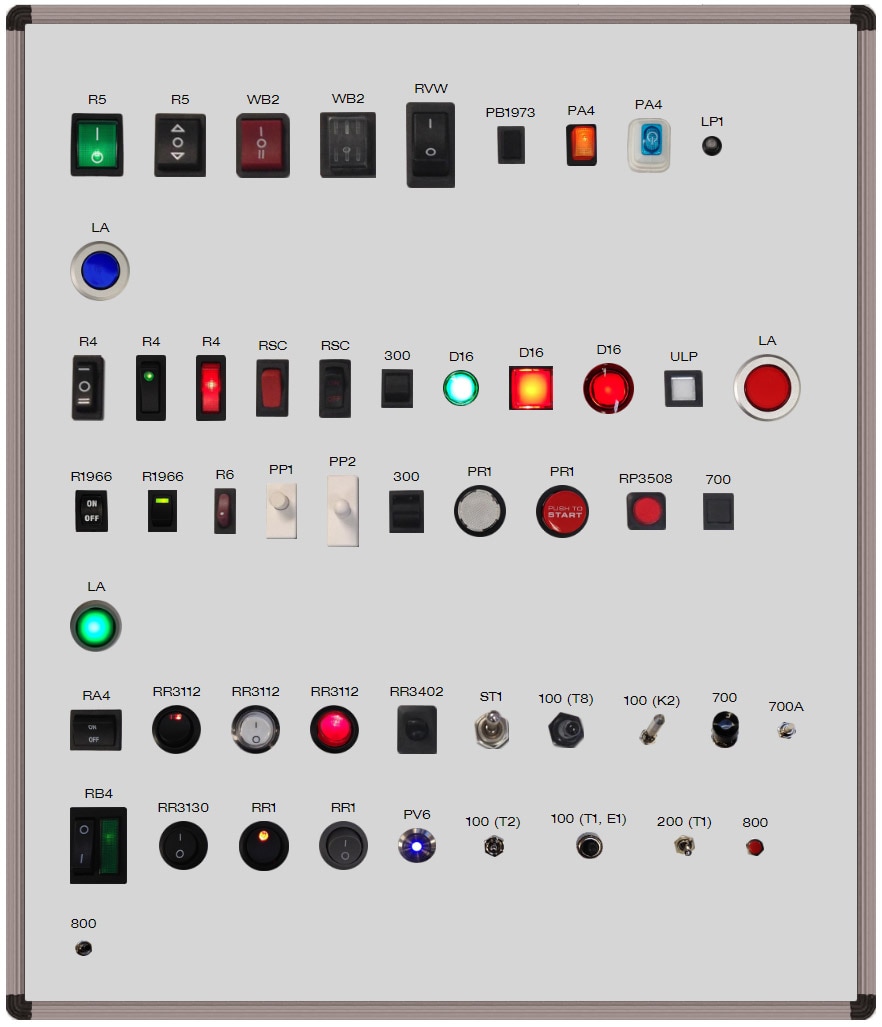

E-Switchの仮想ソリューション対話型仮想スイッチパネルをお試しください。 目的のパネルのタブをクリックしてください。 パネルの各スイッチをクリックすると、スイッチの機能と仕様についての情報をご覧になれます。


パネル実装スイッチ

パネル実装スイッチは、エンクロージャの外部に設置されるよう設計されています。 パネル実装スイッチには、スルーホール、面実装、はんだラグの、あらゆる種類の終端スタイルがあります。

パネル実装スイッチ

パネル実装スイッチシリーズ

R5シリーズの画像

R5シリーズ 照光式ロッカスイッチ

• 20A 125VAC定格
• 22mm x 30mmパネル穴
• 全光照光オプション
WB2シリーズの画像

WB2シリーズ 20Aパワーロッカスイッチ

• 最高20A 125VAC 2HP
• 22mm x 30mmのパネル穴
• 2極のメインテインおよびモーメンタリ機能
• IP55定格
RVWシリーズの画像

RVWシリーズ フルサイズパワーロッカスイッチ

• 20A 125VAC 2HP定格
• 37.5mm x 21mmのパネル穴
• 1極または2極のメインテインおよびモーメンタリ機能
• IP54定格
PB1973シリーズの画像

PB1973シリーズ スナップイン照光式パネル実装押ボタン

• 15A 250VAC定格
• 13mm x 19.2mmのパネル穴
• 全光照光オプション
• 1極または2極のモーメンタリおよびメインテイン機能
PA4シリーズ

PA4シリーズ 照光式パワー押ボタンスイッチ

• 16A 125VAC定格
• 13mm x 19mmのパネル穴
• 全光照光オプション
LP1シリーズの画像

LP1シリーズ 照光式丸型押ボタンスイッチ、マルチカラーのオプション付き

• 100mA 30VAC定格
• 8.2mmのパネル穴
• 全光LED照光オプション
• 1極のモーメンタリ機能
LAシリーズ

LAシリーズ プロセスシール型照光式押ボタンスイッチ

• 8A 125VAC定格
• 直径22mm~30.5mmの円形パネル穴
• 全光照光オプション
• モーメンタリ、メインテイン、およびパイロット機能
R4シリーズの画像

R4シリーズ 照光式ロッカスイッチ

• 20A 125VAC定格
• 11mm x 30mmのパネル穴
• 全光照光オプション
RSCシリーズの画像

RSCシリーズ パワーロッカスイッチ、照光および2色アクチュエータのオプション付き

• 20A 125VAC 1/4HP定格
• 全光照光オプション
• 12.1/13.9mm x 27.2/28.6mmの4種類のパネル穴
300シリーズの画像

300シリーズ ミニチュアロッカおよびパドルスイッチ

 • 最高5A 120VACまたは28VDC定格、金も利用可能
• パネルまたはPC基板実装の設計
• 最大4極のモーメンタリおよびメインテイン機能
D16シリーズの画像

D16シリーズ 照光式押ボタンスイッチ

• 8A 125VAC定格
• 円形、長方形、正方形のパネル実装の設計
• モーメンタリおよびメインテイン機能
• 独占的はんだラグの設計
ULPシリーズの画像

ULPシリーズ 照光式押ボタンスイッチ

• 500mA 25VDC定格
• パネルまたはPC基板実装の設計、複数のボタンオプションを選択可能
• 全光LED照光オプション
• 1極または2極のモーメンタリおよびメインテイン機能
R1966シリーズの画像

R1966シリーズ 照光式ロッカスイッチ

• 15A 125VAC定格
• 3mm x 19.2mmのパネル穴
• 全光LED照光オプション
R6シリーズの画像

R6シリーズ スリムラインロッカスイッチ

• 10A 125VAC定格
• 6.65mm x 19.2mmのパネル穴
• 1極のメインテインおよびモーメンタリ機能
PP1シリーズの画像

PP1シリーズ プッシュプル押ボタンスイッチ

• 16A 125VAC 1HP定格
• 13.3mm x 28.2mmのパネル穴
• 1極のプッシュプル機能
PP2シリーズの画像

PP2シリーズ プッシュプル押ボタンスイッチ

• 16A 125VAC 1HP定格
• 13.3mm x 28.2mmのパネル穴
• 1極のプッシュプル機能
PR1シリーズの画像

PR1シリーズ 丸型照光式パワー押ボタンスイッチ

• 16A 125VAC 3/4HP定格
• 直径25mmのパネル穴
• 全光照光オプション
RP3508シリーズの画像

RP3508シリーズ 丸型照光式押ボタン

• 3A 125VAC定格
• 15mm x 16mmの丸型エッジパネル穴
• 全光LED照光オプション
• 1極のモーメンタリおよびメインテイン機能
700シリーズの画像

700シリーズ スナップ作動押ボタンスイッチ

• 3A 120VACまたは28VDC定格
• スルーホール実装の設計
• 1極または2極のモーメンタリ機能
• 各種のブッシングおよび端子オプション
RA4シリーズの画像

RA4シリーズ パワーロッカスイッチ、UL定格

• 16A 125VAC 1/3HP定格
• 22mm x 19.2mmのパネル穴
• 1極または2極のメインテインおよびモーメンタリ機能
RR3112シリーズの画像

RR3112シリーズ 丸型ロッカ、照光式パネル実装スイッチ

• 16A 125VAC定格
• 直径20.2mmのパネル穴
• 全光照光オプション
• 1極のモーメンタリおよびメインテイン機能
RR3402シリーズの画像

RR3402シリーズ パネル実装パドル型ロッカスイッチ

• 6A 125VAC定格
• 直径15mmのパネル穴
• パドルアクチュエータ設計
• 1極のメインテイン機能
ST1シリーズの画像

ST1シリーズ 高アンペアトグルスイッチ

• 最高20A 125VAC 2HP定格
• 1極、1または2スローのメインテインおよびモーメンタリ機能
• 直径12mmのパネル穴
100シリーズの画像

100シリーズ ミニチュアトグルスイッチ

• 最大4極を利用可能
• 各種のスイッチング機能
• ミニチュア
• 複数のアクチュエータおよびブッシングオプション
700Aシリーズの画像

700Aシリーズ IP-67密封の押ボタンスイッチ

• 3A 120VACまたは28VDC定格
• スルーホール実装の設計
• スルーホール実装の設計
• IP67等級の密封
RB4シリーズの画像

RB4シリーズ 照光式パワーロッカスイッチ

• 16A 125VAC定格
• 22mm x 30mmのパネル穴
• 全光またはスポット照光オプション
RR3130シリーズの画像

RR3130シリーズ パネル実装用丸型ロッカスイッチ

• 10A 125VAC定格
• 直径18.2mmのパネル穴
• 1極または2極のメインテイン機能
RR1シリーズの画像

RR1シリーズ 照光式丸型パワーロッカスイッチ

• 16A 125VAC 1/3HP定格
• 直径20mmのパネル穴
• 全光およびスポット照光オプション
PV6シリーズの画像

PV6シリーズ 照光式シール長寿命破壊耐性スイッチ

• 直径16mmのパネル穴
• 1極オフ(オン)、IP65等級
• ドットおよびリング型照明のオプションを選択可能
• はんだ端子オプションを選択可能
200シリーズの画像

200シリーズ サブミニチュアトグルスイッチ

• 最高3A 120VACまたは28VDC定格、金も利用可能
• 垂直および直角実装の設計
• 複数のアクチュエータおよびブッシングオプション
• 1つまたは2つの極およびスローのモーメンタリおよびメインテイン機能

800シリーズの画像

800シリーズ サブミニチュア押ボタンスイッチ

• 3A 120VACまたは28VDC定格
• スルーホール実装の設計
• 1極のモーメンタリ機能
• 各種のブッシングおよび端子オプション


R5シリーズ 照光式ロッカスイッチ

R5シリーズ 製品ページ R5シリーズ データシートへのリンク R5シリーズの画像

R5シリーズのロッカスイッチは、照光式および非照光式の両方のバージョンで入手でき、0.850インチの幅でパネルにスナップインするように設計されています。 R5シリーズは双極双投で、産業用、オーディオ/ビデオ、照明用バラストアプリケーションに好適です。 また、このシリーズのロッカスイッチは、最大1HPまでの馬力定格を有しています。

仕様

  • 機械的寿命:30,000サイクル
  • 電気的寿命:10,000サイクル
  • 接点抵抗:20MΩ(初期値)
  • 絶縁抵抗:500VDCにおいて1,000MΩ超
  • 絶縁耐力:1,500VAC超で1分間
  • 動作温度:-20°C~55°C
  • 安全規格認定:UL、CSA、VDE

WB2シリーズ 20Aパワーロッカスイッチ

WB2シリーズ 製品ページ WB2シリーズ データシートへのリンク WB2シリーズの画像

WB2シリーズ 高電流ロッカスイッチは、22mm x 30mmのパネル穴と、内蔵の防塵および防水保護シールを有し、IP55定格対応です。

仕様

  • 電気的寿命:6,000サイクル
  • 接点抵抗:最大50mΩ
  • 絶縁抵抗:500VDCにおいて最小500MΩ
  • 絶縁耐力:1,500VACで1分間
  • 動作温度:-20°C~65°C(最小)
  • 侵入保護:IP55規格

RVWシリーズ フルサイズパワーロッカスイッチ

RVWシリーズ 製品ページ RVWシリーズ データシートへのリンク RVWシリーズの画像

RVWシリーズ 高電力定格高耐久性フルサイズロッカスイッチは、防塵および防水保護シールを内蔵し、IP54定格対応です。 光沢仕上げオプションと、複数のマーキングオプションやスイッチ機能を選択できます。

仕様

  • 電気的寿命:6,000サイクル
  • 接点抵抗:最大50mΩ
  • 絶縁抵抗:500VDCにおいて最小800MΩ
  • 絶縁耐力:1,500VACで1分間
  • 動作温度:0°C~55°C
  • 侵入保護:IP54規格

PB1973シリーズ スナップイン照光式パネル実装押ボタン

PB1973シリーズ 製品ページ PB1973シリーズ データシートへのリンク PB1973シリーズの画像

これらの長方形照光式パネル実装押ボタンスイッチは、多くのカラーで提供されます。 PB1973シリーズ スイッチは、最大15Aまでの高い定格で、多くのオプションを選択できます。これらの押ボタンはテレコミュニケーション、高性能オーディオ、外部ハードドライブやモデム、ネットワーク、コンピュータ、サーバ、計測機器、および低電力のオン/オフ設計に最適です。

仕様

  • 電気定格:12VDCにおいて50mA
  • 電気的寿命:10,000サイクル以上
  • 機械的寿命:30,000サイクル以上
  • 接点抵抗:20mΩ未満
  • 絶縁抵抗:最小1,000MΩ
  • 絶縁耐力:1,500VAC超
  • 動作温度:-10°C~55°C
  • 接点定格:15A 250VACUL認証済、10A 250VAC VDE認証済

PA4シリーズ 照光式パワー押ボタンスイッチ

PA4シリーズ 製品ページ PA4シリーズ データシートへのリンク PA4シリーズの画像

PA4シリーズ 電力押ボタンスイッチは、耐久性が高く、堅牢で経済的です。 一般的な13mm x 19mmのパネル穴を使用し、高い電力定格を持ち、標準と耐水バージョンを選択でき、全光照明オプションも用意されています。

仕様

  • 電気的寿命:10,000サイクル
  • 接点抵抗:1A 5VDCにおいて最小20MΩ
  • 絶縁抵抗:500VDCにおいて最小100MΩ
  • 絶縁耐力:1,000VACで1分間
  • 動作温度:-20°C~65°C [UR、cUR、CSA]、-20°C~125°C [ENEC]

LP1シリーズ 照光式丸型押ボタンスイッチ、マルチカラーオプション付き

LP1シリーズ 製品ページ LP1シリーズ データシートへのリンク LP1シリーズの画像

この最新の丸型押ボタンスイッチは、パネル実装照光式LEDスイッチです。 LP1シリーズの照光式スイッチは、モーメンタリ押ボタン機能を備えた複数の照光カラーオプションで利用可能です。

仕様

  • 接点定格:100mA 30VDC
  • 電気的寿命:50,000サイクル
  • 接点抵抗:50mΩの最大初期値
  • 絶縁抵抗:500VDCにおいて最小100MΩ
  • 絶縁耐力:500VAC
  • 操作力:250gf ±100gf
  • 動作温度:-40°C~85°C
  • 保管温度:-40°C~85°C
  • 移動距離:1.8mm ±0.3mm

LAシリーズ シール照光式押ボタンスイッチ

LAシリーズ 製品ページ LAシリーズ データシートへのリンク LAシリーズの画像

LAシリーズ 照光式押ボタンスイッチは、IP65等級です。 最大4極と、各種のカラーオプションで利用可能です。 新たにフラッシュ実装構成も加わり、美的な外観を備えたアルミ製ベゼルが付属しました。

仕様

  • 電気的寿命:50,000サイクル以上
  • 機械的寿命:100,000サイクル以上
  • 接点抵抗:最大100mΩの 標準値、2~4VDCでの初期値
  • 絶縁抵抗:1,000MΩ超
  • 絶縁耐力:1,500V超で1分間、3,000V超(極間)
  • 動作温度:-20°C~55°C
  • 操作力:300g/極
  • 保護等級:IP65

R4シリーズ 照光式ロッカスイッチ

R4シリーズ 製品ページ R4シリーズ データシートへのリンク R4シリーズの画像

R4シリーズ ロッカスイッチは、ネオンまたは白熱電球を備えた照光式および非照光式の両方のバージョンで入手できます。 これらのスイッチは電力定格が規定され、UL認証済です。 黒、白、グレーの3色のハウジングを選択できます。 複数のマーキングオプション、およびSPSTまたはSPDT機能が用意されています。

仕様

  • 電気的寿命:6,000サイクル
  • 機械的寿命:30,000サイクル
  • 接点抵抗:最大20mΩの 標準値、2~4VDCでの初期値
  • 絶縁抵抗:1,000MΩ超
  • 絶縁耐力:1,500V超(端子間で1分間)
  • 動作温度:-20°C~55°C
  • 安全規格認定:UL、VDE
  • 接点コンタクト:バージョンD、G、I - 10A 250V、15A 125VAC、バージョンA、B、C、E、F、H、J - 16A 250V、20A 125VAC

RSCシリーズ パワーロッカスイッチ、照光および2色アクチュエータのオプション付き

RSCシリーズ 製品ページ RSCシリーズ データシートへのリンク RSCシリーズの画像

RSCシリーズの照光式パワーロッカスイッチは、2色アクチュエータ、および多くのよく使用される穴に対応する4つのボディを有しています。 大電流容量です。

仕様

  • 電気的寿命:10,000サイクル
  • 接点抵抗:1A、5VDCにおいて最大20mΩ
  • 絶縁抵抗:500VDCにおいて最小100MΩ
  • 絶縁耐力:1,000VACで1分間

300シリーズ ミニチュアロッカおよびパドルスイッチ

300シリーズ 製品ページ 300シリーズ データシートへのリンク 300シリーズの画像

300シリーズ ミニチュアロッカおよびパドルスイッチは、種々のモデルスタイルおよびアクチュエータのオプションを提供します。 これらのロッカスイッチは最大4極で利用でき、複数の端子オプションと、スナップインパネル実装オプションを選択可能です。

仕様

  • 機械的寿命:40,000開閉サイクル
  • 接点抵抗:最大10mΩの 初期値
  • 絶縁抵抗:最小1,000MΩ
  • 絶縁耐力:1,000VAC RMSで1分間
  • 動作温度:-30°C~85°C
  • 接点定格:接点材質に依存

D16シリーズ 照光式押ボタンスイッチ

D16シリーズ 製品ページ D16シリーズ データシートへのリンク D16シリーズの画像

これらの照光式押ボタンスイッチは、はんだラグ端子付きで利用可能です。 P16シリーズはソケット接続付きで利用可能で、L16にはパイロットインジケータがあります。 これらのスイッチは、最大4極で提供され、ラッチングおよびモーメンタリ機能と、丸型、正方形、長方形の押ボタンヘッドを有しています。 ネオン、白熱灯、LEDランプを選択できます。

仕様

  • 電気的寿命:50,000サイクル
  • 機械的寿命:100,000サイクル
  • 接点抵抗:最大100mΩ 標準、2~4VDCでの初期値
  • 絶縁抵抗:1,000MΩ超
  • 絶縁耐力:1,500V超(1分間)、3,000V超(極間)
  • 動作温度:-20°C~55°C
  • 操作力:300g/極

ULPシリーズ 照光式押ボタンスイッチ

ULPシリーズ 製品ページ ULPシリーズ データシートへのリンク ULPシリーズの画像

ULPシリーズの照光式押ボタンスイッチは、明確なタクタイル応答があります。 RGBカラーオプションなど多くのLEDカラーオプションと、複数のキャップサイズやスタイルを選択できます。

仕様

  • 電気的寿命:200,000サイクル(銀)、200,000サイクル(金)
  • 接点抵抗:50mΩ(銀)、100mΩ(金)
  • 絶縁抵抗:500VDCにおいて100MΩ超
  • 絶縁耐力:1000VACで1分間
  • 動作温度:-40°C~85°C
  • 操作力:200gf ±100gf SPDT、300gf ±150gf DPDT
  • 接点定格:金:28VDCにおいて最大0.1A、銀:25VDCにおいて0.5A、250VACにおいて0.2A

R1966シリーズ 照光式ロッカスイッチ

R1966シリーズ 製品ページ R1966シリーズ データシートへのリンク R1966シリーズの画像

R1966シリーズ 照光式ロッカスイッチは、種々のカラーハウジング、アクチュエータ、LEDで入手できます。 パネル穴寸法は、業界標準サイズの13mm x 19.2mmです。

仕様

  • 電気的寿命:10,000サイクル
  • 機械的寿命:30,000サイクル
  • 接点抵抗:20mΩ標準、初期値
  • 絶縁抵抗:1,000MΩ超
  • 絶縁耐力:1,500V超(1分間)
  • 動作温度:-30°C~65°C

R6シリーズ スリムラインロッカスイッチ

R6シリーズ 製品ページ R6シリーズ データシートへのリンク R6シリーズの画像

R6シリーズ ロッカスイッチは、SPSTで入手でき、0.378インチ幅のスリムラインパッケージ設計で提供されます。

仕様

  • 電気定格:10,000サイクル
  • 平均寿命:50,000サイクル
  • 接点抵抗:20mΩ未満(初期値)
  • 絶縁抵抗:500VDCにおいて1,000MΩ超
  • 絶縁耐力:1,500VAC超(1分間、初期値)
  • 動作温度:-20°C~65°C

PP1シリーズ プッシュプル押ボタンスイッチ

PP1シリーズ 製品ページ PP1シリーズ データシートへのリンク PP1シリーズの画像

PP1シリーズの押ボタン/検出器スイッチは、プッシュプル機能とさまざまな端子オプションを備えています。 このスイッチは、UL認証を取得し、最大16A 1HPの高い定格を持っています。 PP1シリーズのプッシュプルスイッチは、ドアインターロックスイッチまたは検出器スイッチとして動作します。 このスイッチは、起動に対して非常に高い許容性を持ち、マニュアルメンテナンス用のプッシュおよびプル作動を含む機能を有しています。 このスイッチは、ショートボディまたはロングボディで入手でき、36.5mm x 13.5mmのパネル穴サイズに収まります。 このドアインターロックスイッチは、スロットマシン、キオスク、ゲーム機器など各種のアプリケーションに使用され、技術者が来て機械を保守点検する際に、ユニットをパワーオンまたはパワーオフするとき、必要に応じてスイッチをプッシュまたはプルします。 このスイッチは、家電製品、HVAC、セキュリティ機器でも使用されています。

仕様

  • 電気定格
    • 16A 125VAC [cULus]
    • 12A 250VAC [cULus]
    • 1HP 125/250VAC [cULus]
  • 電気的寿命:6,000サイクル [cULus]
  • 接点抵抗:最大50mΩ
  • 動作温度:0°C~85°C

PP1シリーズ プッシュプル押ボタンスイッチ

PP1シリーズ 製品ページ PP1シリーズ データシートへのリンク PP1シリーズの画像

PP2シリーズ 押ボタン/検出器スイッチは、モーメンタリ機能を備え、電力定格が規定されたプッシュプルスイッチで、ドアのインターロックスイッチとして機能します。 最大16Aおよび1HPの高い定格を持ち、UL認証済で、各種のアクチュエータおよび端子のオプションがあります。 PP2シリーズ スイッチは、3/16 x 0.020インチの端子付きで現在販売中です。 (4.8mm x 80mmタブ)。このスイッチは、マニュアルメンテナンス用に、プッシュおよびプルの両方の作動を含めることができます。 このプッシュプルスイッチは、ドアインターロックスイッチとして動作し、サービス技術者がバックパネル(キオスク、スロットマシン、その他ゲーム機器など)で作業しながら、機械をオンおよびオフする必要がある、各種のアプリケーションで使用できます。 また、このスイッチは、商用機器、HVAC機器、セキュリティ機器でも使用されています。

仕様

  • 電気的寿命:6,000サイクル
  • 機械的寿命:50,000サイクル
  • 接点抵抗:最大10mΩ
  • 絶縁抵抗:最小100MΩ
  • 動作温度:0°C~85°C
  • パネル穴:13.5mm x 36mm
  • 機能:DPDT、オン(オン)、またはオン1-オン2(オン1)

PR1シリーズ 丸型照光式パワー押ボタンスイッチ

PR1シリーズ 製品ページ PR1シリーズ データシートへのリンク PR1シリーズの画像

PR1シリーズ 押ボタンスイッチは、ULおよびVDEの認証を取得した高電力定格のスイッチです。 この押ボタンスイッチは、メインテインとモーメンタリのオプション、および防水防塵用のオプションのPVCキャップが特長です。

仕様

  • 電気的寿命:10,000サイクル
  • 接点抵抗:最大35mΩ
  • 絶縁抵抗:500VDCにおいて最小100MΩ
  • 絶縁耐力:1,500VACで1分間
  • 動作温度:-20°C~105°C [UL、cUL]、-20°C~125°C [VDE]
  • 侵入保護:PVCキャップ付きでIP54

RP3508シリーズ 丸型照光式押ボタン

RP3508シリーズ 製品ページ RP3508シリーズ データシートへのリンク RP3508シリーズの画像

RP3508シリーズ 押ボタンは、緑、赤、黄のLEDオプションを選択可能な、パネル実装スイッチです。 丸型で、全光照光オプションがあります。

仕様

  • 電気的寿命:6,000サイクル以上
  • 機械的寿命:20,000サイクル以上
  • 絶縁抵抗:1,000MΩ超
  • 絶縁耐力:1,500V超(1分間)
  • 動作温度:0°C~65°C
  • 保管温度:-25°C~85°C
  • 接点定格:3A 125VAC、1.5A 250VAC

700シリーズ スナップ作動、パネル実装押ボタンスイッチ

700シリーズ 製品ページ 700シリーズ データシートへのリンク 700シリーズの画像

700シリーズ 押ボタンスイッチには、スナップインのパネル実装オプションがあります。 スナップ作動コンタクト設計と、複数の終端オプションも用意されています。

仕様

  • 定格:1A 250VAC、3A 120VACまたは28VDC
  • 電気的寿命:標準50,000サイクル
  • 接点抵抗:最大10mΩ 標準、2~4VDCで、銀メッキおよび金メッキの両方の接点に対して、100mA
  • 絶縁抵抗:最小1,000MΩ
  • 絶縁耐力:1,000V RMS(海抜0m時)
  • 動作温度:-30°C~85°C
  • 操作力:200gf ±50gf

RA4シリーズ パワーロッカスイッチ、UL定格

RA4シリーズ 製品ページ RA4シリーズ データシートへのリンク RA4シリーズの画像

RA4シリーズ 照光式パワーロッカスイッチは、最大16Aの定格とUL、ENEC認証を備えています。 このRA4シリーズ パワースイッチは、湾曲およびパドルのアクチュエータオプション、および防塵と防水保護用PVCキャップを有しています。

仕様

  • 電気的寿命:10,000サイクル
  • 接点抵抗:最大35mΩ
  • 絶縁抵抗:500VDCにおいて最小100MΩ
  • 絶縁耐力:1,500 VACで1分間
  • 動作温度:-20°C~105°C [UL、cUL]、-20°C~125°C [SEMKO、ENEC]
  • 侵入保護:PVCキャップ付きでIP54

RR3112シリーズ 丸型ロッカ、照光式パネル実装スイッチ

RR3112シリーズ 製品ページ RR3112シリーズ データシートへのリンク RR3112シリーズの画像

RR3112シリーズは丸型パネル実装ロッカで、照光式と非照光式のバージョンを選択できます。 RR3112シリーズ ロッカスイッチには2つの照光式バージョンがあります。オプション「B」は、照光式アクチュエータを作り出すインライン配線されたネオンを備え、「L」オプションは、分離して配線され、アクチュエータの窓を通して見えるLEDを備えています。

仕様

  • 電気的寿命:6,000サイクル
  • 機械的寿命:20,000サイクル
  • 接点抵抗:50MΩ(初期値)
  • 絶縁抵抗:500VDCにおいて100mΩ
  • 絶縁耐力:最低1,500V(1分間)
  • 動作温度:0°C~65°C
  • 接点定格:16A 125VAC、10A 250VAC

RR3402シリーズ パネル実装パドル型ロッカスイッチ

RR3402シリーズ 製品ページ RR3402シリーズ データシートへのリンク RR3402シリーズの画像

RR3402ロッカスイッチは、複数の回路オプションを備え、人間工学的感触を有しています。 RR3402ロッカスイッチは、産業用、オーディオ/ビデオおよび照明バラスト業界向けに優れています。

仕様

  • 電気的寿命:6,000サイクル
  • 機械的寿命:20,000サイクル
  • 接点抵抗:最大50mΩ (初期値)
  • 絶縁抵抗:500VDCにおいて100MΩ
  • 絶縁耐力:1,500VAC(1分間)
  • 動作温度:0°C~65°C
  • 接点定格:6A 125VAC、3A 250VAC

ST1シリーズ 高アンペアトグルスイッチ

ST1シリーズ 製品ページ ST1シリーズ データシートへのリンク ST1シリーズの画像

ST1シリーズ 高アンペアトグルスイッチは、UL認証および防水や防塵の保護用ラバーブーツを備えた、強固な定格が特長です。 モーメンタリおよびメインテイン機能を選択できます。 定格は最大20Aです。

仕様

  • 電気的寿命:6,000サイクル
  • 接点抵抗:最大500mΩ
  • 絶縁抵抗:500VDCにおいて最小800MΩ
  • 絶縁耐力:1,500VAC(1分間)
  • 動作温度:-20°C~85°C

100シリーズ ミニチュアトグルスイッチ

100シリーズ 製品ページ 100シリーズ データシートへのリンク 100シリーズの画像

100シリーズ ミニチュアトグルスイッチは、直角PC実装を含む多数のアクチュエータオプションおよび端子オプションを提供します。 これらのトグルスイッチは最大4極を提供します。 これらのトグルスイッチはPCB実装型で、ストレート端子または直角端子で入手できます。 新たに、ロッキングトグル付きの製品も利用可能になりました。

仕様

  • 電気的寿命:最大電力で6,000サイクル
  • 機械的寿命:40,000開閉サイクル
  • 接点抵抗:最大10mΩ(初期値)
  • 絶縁抵抗:最小1,000MΩ
  • 絶縁耐力:1,000V RMS(海抜0m時)
  • 動作温度:-30°C~85°C
  • トルク:最大 5kg cm(70オンス インチ)
  • 接点定格:接点材質に依存

700Aシリーズ IP-67密封型押ボタンスイッチ

700Aシリーズ 製品ページ 700Aシリーズ データシートへのリンク 700Aシリーズの画像

この密封型押ボタンスイッチは、スナップ作動コンタクト設計を持ち、複数の端子オプションを備えています。 この700Aシリーズ 押ボタンスイッチはIP67等級で密封されており、金または銀のコンタクトを選択できます。

仕様

  • 平均寿命:50,000サイクル
  • 接点抵抗:20mΩ
  • 絶縁抵抗:1,000MΩ
  • 絶縁耐力:1500V RMS
  • 動作温度:-30°C~85°C
  • 接点定格:金 - 最大0.4VA 20V(ACまたはDC)、銀 - 3A 120VACまたは28VDC、1A 250VAC

RB4シリーズ 照光式デュアルパワーロッカスイッチ

RB4シリーズ 製品ページ RB4シリーズ データシートへのリンク RB4シリーズの画像

Rb4シリーズ デュアルロッカスイッチは、1つのパネル実装、UL定格の本体に、2つのスイッチを内蔵した製品です。 業界標準の22mm x 30mmのパネル穴にスナップインで取り付けられます。

仕様

  • 電気的寿命:10,000サイクル
  • 接点抵抗:最大35mΩ
  • 絶縁抵抗:500VDCにおいて最小100MΩ
  • 絶縁耐力:1,500VAC(1分間)
  • 動作温度:-20°C~85°C(最小)
  • 侵入保護:PVCキャップ付きでIP54

RR3130シリーズ パネル実装用丸型ロッカスイッチ

RR3130シリーズ 製品ページ RR3130シリーズ データシートへのリンク RR3130シリーズの画像

このRR3130シリーズ 丸型ロッカスイッチはパネル実装式で、軽量で人間工学的感触を持ち、アプリケーションの設計に役立ちます。 市場には、テレコミュニケーション、オーディオ/ビデオ、計測器、コンピュータおよび周辺機器などでの使用が含まれます。

仕様

  • 電気的寿命:6,000サイクル
  • 機械的寿命:20,000サイクル
  • 接点抵抗:50mΩ
  • 絶縁抵抗:500VDCにおいて最小100MΩ
  • 絶縁耐力:最低1,500V(1分間)
  • 動作温度:0°C~65°C
  • 保管温度:-25°C~85°C
  • 終端:はんだラグ、銀メッキ
  • 接点定格:10A 125VAC、6A 250VAC

Rr1シリーズ 照光式丸型パワーロッカスイッチ

RR1シリーズ 製品ページ RR1シリーズ データシートへのリンク RR1シリーズの画像

RR1シリーズは、美観を重視して設計されたパワーロッカスイッチで、本体は丸形で全光照光です。 単極のロッカスイッチで、多くの機能を備えています。

仕様

  • 電気的寿命:10,000サイクル
  • 接点抵抗:50VACにおいて最大35mΩ
  • 絶縁抵抗:500VACにおいて最小100MΩ
  • 絶縁耐力:1,500VAC(1分間)
  • 動作温度:-20°C~105°C [UL、cUL]、-20°C~125°C [SEMKO、ENEC]

PV6シリーズ 照光式シール長寿命破壊耐性スイッチ

PV6シリーズ 製品ページ PV6シリーズ データシートへのリンク PV6シリーズの画像

PV6シリーズ 照光式破壊耐性スイッチに、RGB LEDオプションが加わりました。 RGB LEDの機能は、赤、緑、青の色を組み合わせて1,600万色以上の光の色を生成し、色のオプションをほぼ無制限にします。

仕様

  • 定格:2A 48VDC
  • 電気的寿命:50,000サイクル
  • 機械的寿命:1,000,000サイクル
  • 接点抵抗:最大50mΩ
  • 絶縁抵抗:最小1,000MΩ
  • 絶縁耐力:2,000VAC
  • 動作温度:-20°C~55°C
  • 侵入保護:IP65
  • パネル穴:直径16mm

200シリーズ サブミニチュアトグルスイッチ

200シリーズ 製品ページ 200シリーズ データシートへのリンク 200シリーズの画像

200シリーズ サブミニチュアトグルスイッチは、SPDTおよびDPDTの両方で提供されます。 これらのスイッチは、種々のスイッチング機能およびブッシングのオプションを備えています。 8種の端子オプションが入手できます。

仕様

  • 電気的寿命:最大電力で6,000サイクル
  • 機械的寿命:30,000開閉サイクル
  • 接点抵抗:最大10mΩの 初期値(銀および金メッキの両方の接点)
  • 絶縁抵抗:最小1,000MΩ
  • 絶縁耐力:1,000V RMS(海抜0m時)
  • 動作温度:-30°C~85°C
  • 接点定格:接点材質に依存

800シリーズ サブミニチュア押ボタンスイッチ

800シリーズ 製品ページ 800シリーズ データシートへのリンク 800シリーズの画像

800シリーズ サブミニチュア押ボタンスイッチは、スナップインのパネル実装オプションおよび突き合わせコンタクト設計を備えています。 これらの小型押ボタンスイッチには各種の端子オプションがあり、テレコミュニケーション、ネットワーク、コンピュータ、高性能オーディオ、計測器、および低電力オン/オフ設計アプリケーションに好適です。

仕様

  • 電気的寿命:標準50,000サイクル
  • 接点抵抗:最大10mΩ 標準、2~4VDCで、銀メッキおよび金メッキの両方の接点に対しては100mA
  • 絶縁抵抗:最小1,000MΩ
  • 絶縁耐力:1,000V RMS(海抜0m時)
  • 動作温度:-30°C~85°C
  • 操作力:200gf ±50gf
