3M™ミニデルタリボン(MDR)コネクタ

ミニチュア型での性能と信頼性

ミニデルタリボン(MDR)は3Mからのハーフピッチ相互接続システムで、高速/高密度の入出力アプリケーションの要求を満足するように設計されています。 MDRシステムは20年以上の市場実績を有し、高密度I/Oの確立され実証されたソリューションです。

3M™ミニデルタリボン(MDR)コネクタ

MDRは、次の設計上の特徴を組み合わせることにより、幅広く支持されています。

  • シールドされたシェルによりEMI/ESD保護を提供
  • 組み込み済みのリボン接点は、実証された信頼性の高い接続を提供
  • IDC U型接点により多端子一括処理
  • 広範囲のピン数およびフォームファクタにより、フレキシブルな設計が可能

世界で最も革新的な会社の一つとして、3Mは、お客様のI/Oニーズに適合する製品を開発し続けています。 現在のMDRシステム部品ラインは、広範なアプリケーションの特有の要求に適合するように容易に拡張できます。

MDRコネクタシステムは、中心線間0.050"に基づくリボン形状の接点を備えています。 リセプタクルおよびそれに篏合するプラグは共に、組み込み済みの接点を有し、着脱サイクル時の信頼性の高い接続を実現します。 ケーブルコネクタは、ケーブル導線の接続に絶縁体をストリップしたUコンタクトを使用しています。 このUコンタクトは、高性能銅合金から打ち抜かれており、機械的強度、電気伝導および耐腐食の優れた特性を提供します。

3M™ MDR製品

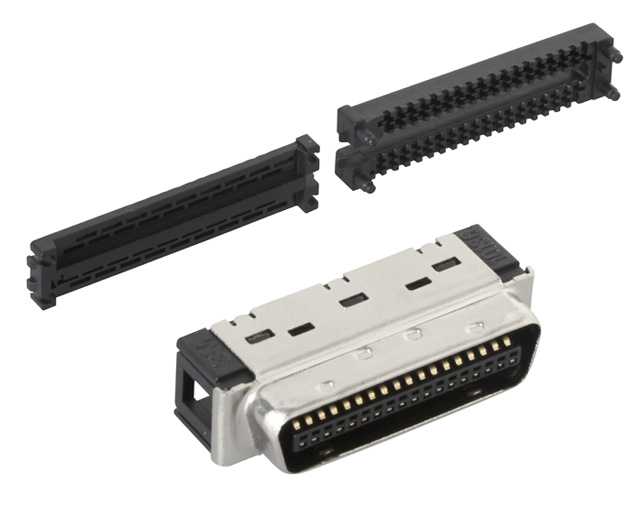

MDRコネクタのプラグ

MDRコネクタのプラグ

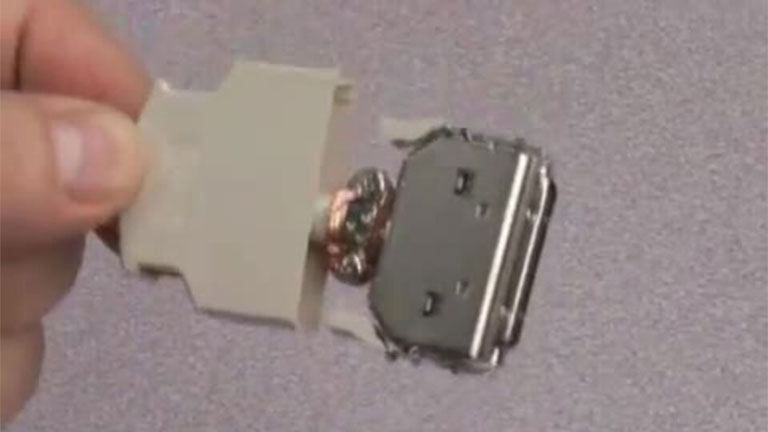

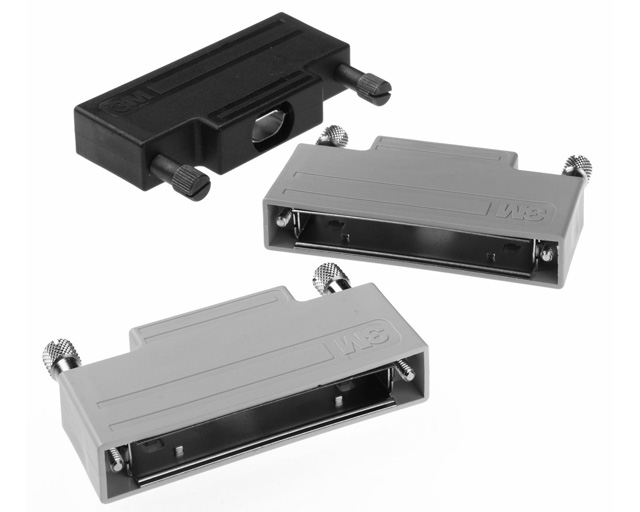

ケーブルジャンクションシェル ケーブルジャンクションシェル

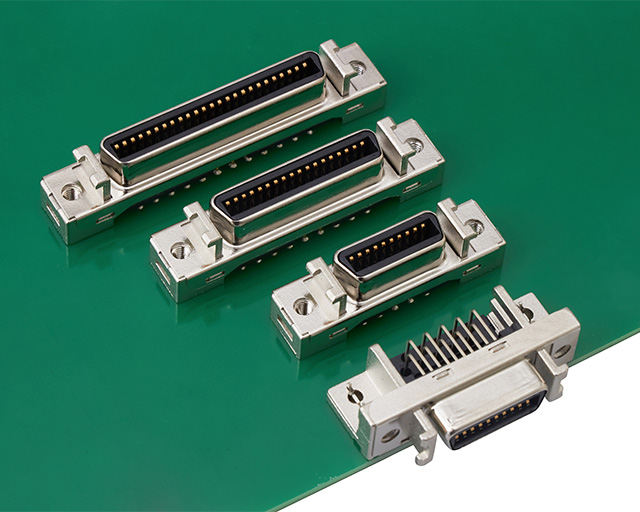

MDRコネクタのリセプタクル

MDRコネクタのリセプタクル

MDRジャックソケット MDRジャックソケット

MDRカメラケーブル

MDRカメラケーブル

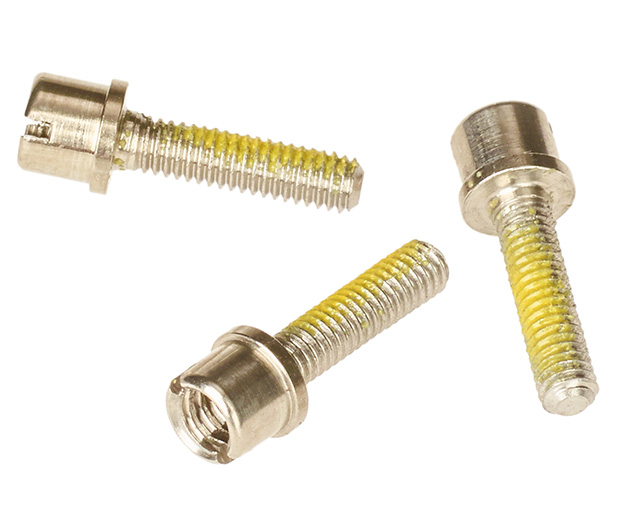

MDRの基板固定用ネジ MDRの基板固定用ネジ

MDRケーブルアセンブリ

MDRケーブルアセンブリ

MDR工具 MDR工具
3M™ミニデルタリボン(MDR)コネクタ

3M™ミニデルタリボン(MDR)高速伝送システム

3MのMDR高速伝送システムは、今日の高性能データ伝送アプリケーションのニーズに適合するように設計されたデジタル相互接続システムです

低電圧差動信号(LVDS)技術は、最高655Mbpsの速度で、シリアルおよびパラレルデータ用の汎用、高帯域幅インターフェースの要件に適合します。 LVDS規格は、ドライバからレシーバへの100Ω差動伝送手段の使用に基づいています。 信号スキューはシステム内で速度を抑制する最大の要素で、伝送経路のあらゆるポイント(ドライバからレシーバ回路、回路基板のトレース、ケーブルおよびコネクタ)で起こり得ます。 ペア内スキューおよびチャンネル間スキューの両方のタイプのスキューにより、高速伝送システムでの最良の性能が妨害されます。 3M MDRコネクタは、LVDSアプリケーションの過酷な要求に対する優れたソリューションを提供します。

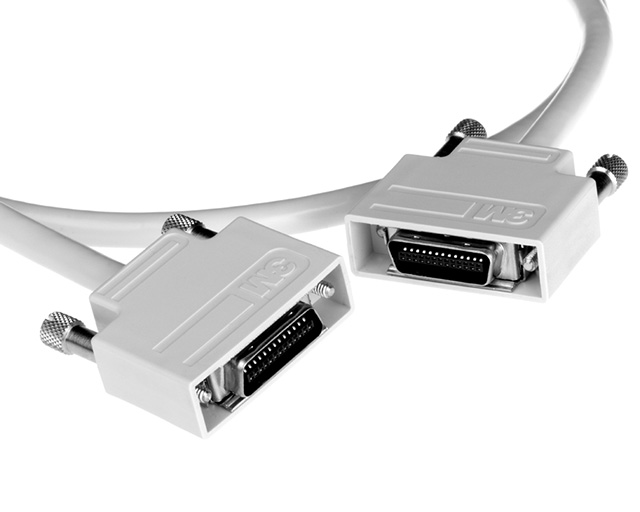

3M™ LVDS/TMDS高速ケーブルアセンブリ伝送システム

  • 数組のシールドされた差動ペア線(アプリケーションによる)
  • ホストデバイスで、20極MDR用のVESA/DFP規格をサポート
  • Panel Link™/TMDSインターフェース用のLCDモニタアセンブリ
  • デジタル表示、データコムおよびテレコムアプリケーション向けのソリューション
  • LVDS FP Link、Flat Link™、Channel Link™、Panel Link™/TMDSの電気的インターフェースをサポート
  • 各差動ツインアキシャルペアは、フォイルでシールドされ、ドレイン線を具備
  • 完全なケーブルの束は、さらなる信号の保護用にフォイルおよび編み線でシールド
  • 頑丈なMDRリボン型接点
  • クイックリリースのラッチあるいは蝶ネジ
  • RoHS*対応

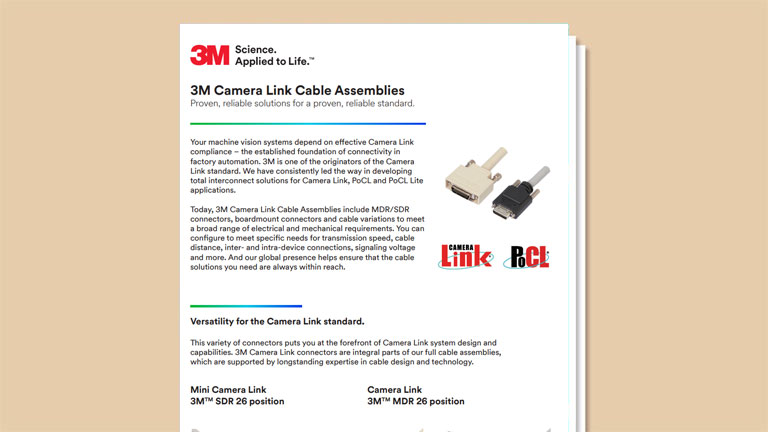

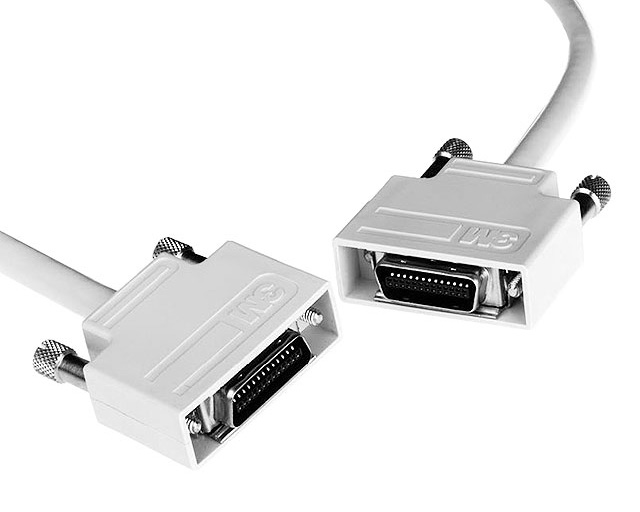

Camera Link®規格マシンビジョンアプリケーション用の3M™ MDR高速ケーブルアセンブリ

3M™ミニデルタリボン(MDR)コネクタ

  • 工業用カメラからフレームグラバへの通信用Automated Imaging AssociationのCamera Link規格をサポート 11のシールドされたツイストペアと4つのドレイン線 ケーブルの束全体は、さらなる信号の保護用にフォイルおよび編み線でシールド 頑丈なMDRリボン型接点 頑丈な蝶ネジの保持力 プラスチックかオーバーモールド構造のEMIシールドされたジャンクションシェル RoHS*対応
