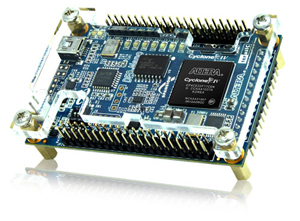

DE0-Nano開発ボード

TerasicのDE0-Nanoボードは、ロボットや「ポータブル」プロジェクトなどの回路設計の試作向けに適した小型のFPGA開発プラットフォームを提供します。 このボードはできるだけ簡単な実装で使用するように設計されており、最大22,320 LEのCyclone IVデバイスを目標としています。

DE0-Nanoは、DE0-Nanoボード外まで設計を拡張するための2つの外部GPIOヘッダを含む一連のインターフェースと、より大量のデータストレージとフレームバッファリング用のSDRAMとEEPROMを含むオンボードのメモリデバイス、ならびにLEDや押ボタンを備えた汎用のユーザーペリフェラルを有します。

サイズと重量、および余分なハードウェアを携行することなく再構成される能力などの利点を備えたDE0-Nanoボードは、他の汎用開発ボードと一線を画しています。 さらに、ポータブル電源が重要な携帯機器設計用に、DE0-Nanoは、USB mini-ABポートと2ピン外部電源ヘッダ、そして2本のDC5Vピンを含む3つの電源設定オプションを設計者に提供します。

ハイライトデバイス：Cyclone^® IV EP4CE22F17C6N FPGA

• 22,320のロジックエレメント（LE）
• 594の埋め込みメモリ（Kビット）
• 66個の埋め込み18 x 18逓倍器
• 4つの汎用PLL
• 最大153本のFPGA I/Oピン

特長

• オンボードのプログラミング用USB-Blaster回路
• FPGAシリアルコンフィギュレーションデバイス（EPCS）
• 2つの40ピンヘッダ（GPIO）により、72本のI/Oピンを提供
• 2本の5V電源ピン、2本の3.3V電源ピン、および4本のグランドピン
• 1つの26ピンヘッダにより、16本のデジタルI/Oピンと、特にアナログセンサに接続する8本のアナログ入力ピンを提供
• 32MB SDRAM
• 2Kb I²C EEPROM
• 緑色LED8個
• デバウンス押ボタン2個
• 4極DIPスイッチ
• ADI ADXL345、高分解能（13ビット）3軸加速度計
• A/Dコンバータ、NS ADC128S022、8チャンネル、12ビットA/Dコンバータ
• オンボードの50MHzクロック発振器
