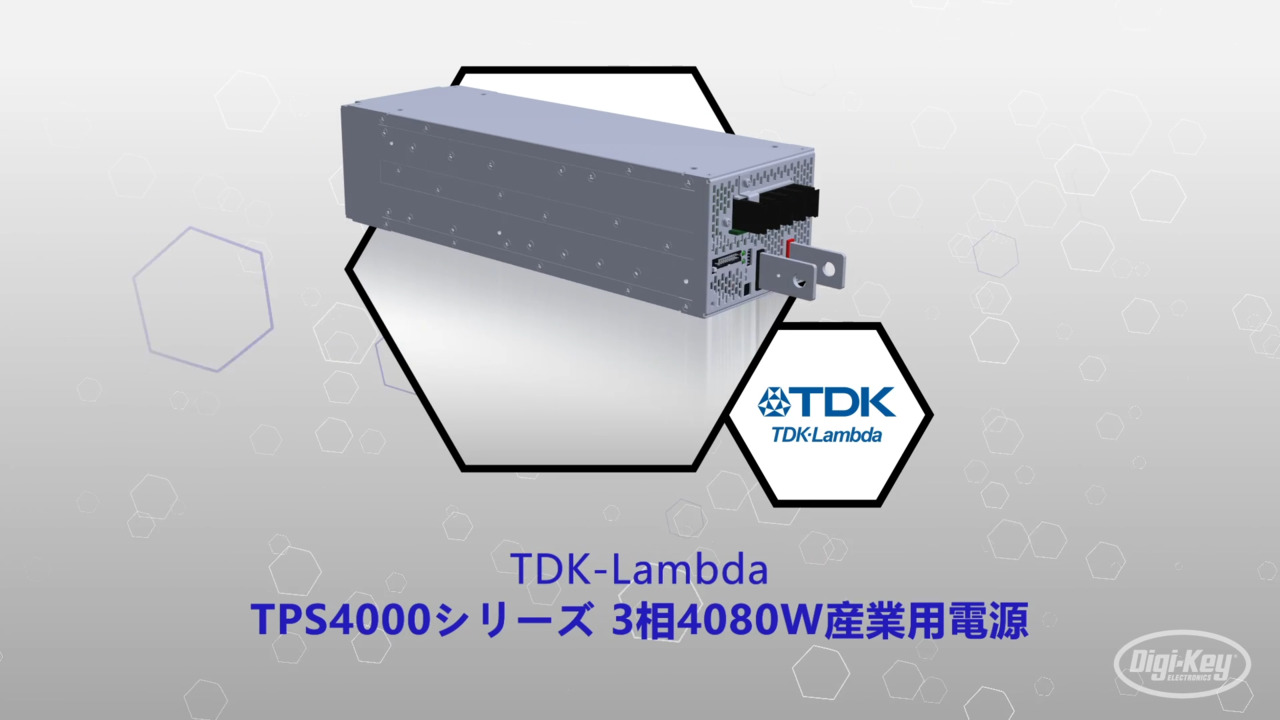

TPS4000シリーズ 3相2040W～4080W産業用電源

TDK-LambdaのTPS4000シリーズ 電源は、既存の3000W定格TPSシリーズを拡張したものです。TPSシリーズは、2U高のパッケージで最大4080Wの出力電力（170Aで12V、83.3Aで48V）を供給し、広範囲のデルタ、またはWYE 350V_AC～528V_AC 3相入力で動作します。この産業用電源は、テスト＆測定機器、半導体製造、積層造形、プリンタ、レーザー、RFパワーアンプなど、多くのアプリケーションに最適です。高電圧、3相入力は、降圧トランスの要件を回避し、位相負荷電流バランスを支援します。

TPS4000は、ACフェイル、DCグッド、低下位相信号、リモートオン/オフ、リモートセンス、および12V 0.3Aスタンバイ電源のフル機能を備えています。PMBus™通信インターフェースにより、出力電圧、出力電流、内部温度、ステータス信号、およびファン速度のリモートモニタリングが可能になります。加えて、出力電圧、過電流制限、およびリモートオン/オフをPMBusがプログラムすることができます。また、フロントパネルのポテンショメータまたはアナログ0V_DC～5V_DC電圧を使用して、出力電圧を9.6V～14.1V、19.2V～28.5Vまたは38.4V～58Vに、電流制限ポイントを70%から105%に調整することもできます。最大8つのユニットを並列に接続して、より高い電力を実現することができ、内部OR接続FETは冗長動作が可能です。

最大92%の高効率のこれらのユニットは、最大+50°Cの周囲温度で全負荷動作することができ、+70°Cで最大55%負荷を提供できます。温度制御された内部ファンが冷却し、音響ノイズを低減します。ケースのサイズは107mm x 84.4mm x 335mmで、2U高のラックシステムに適しています。製品重量は、わずか4kgです。

電源は3kV_AC入力～出力、2kV_AC入力～グランド、および500V_DC出力～グランド絶縁を有しています。すべてのTPSモデルはIEC/EN/UL/CSA 60950-1（62368-1保留中）の認定を受けており、低電圧、EMC、およびRoHS指令のCEマークが付いています。TPS4000は、EN55032-A（伝導性および放射性放射）、SEMI F47-0706（ラインディップ）、IEC 61000-3-2（高調波）、IEC 61000-4（イミュニティ）にも準拠しており、MIL- STD-461F / G CS101、CS114（陸軍グラウンド）、CS115、CS116イミュニティ規格を満たすように設計されています。
