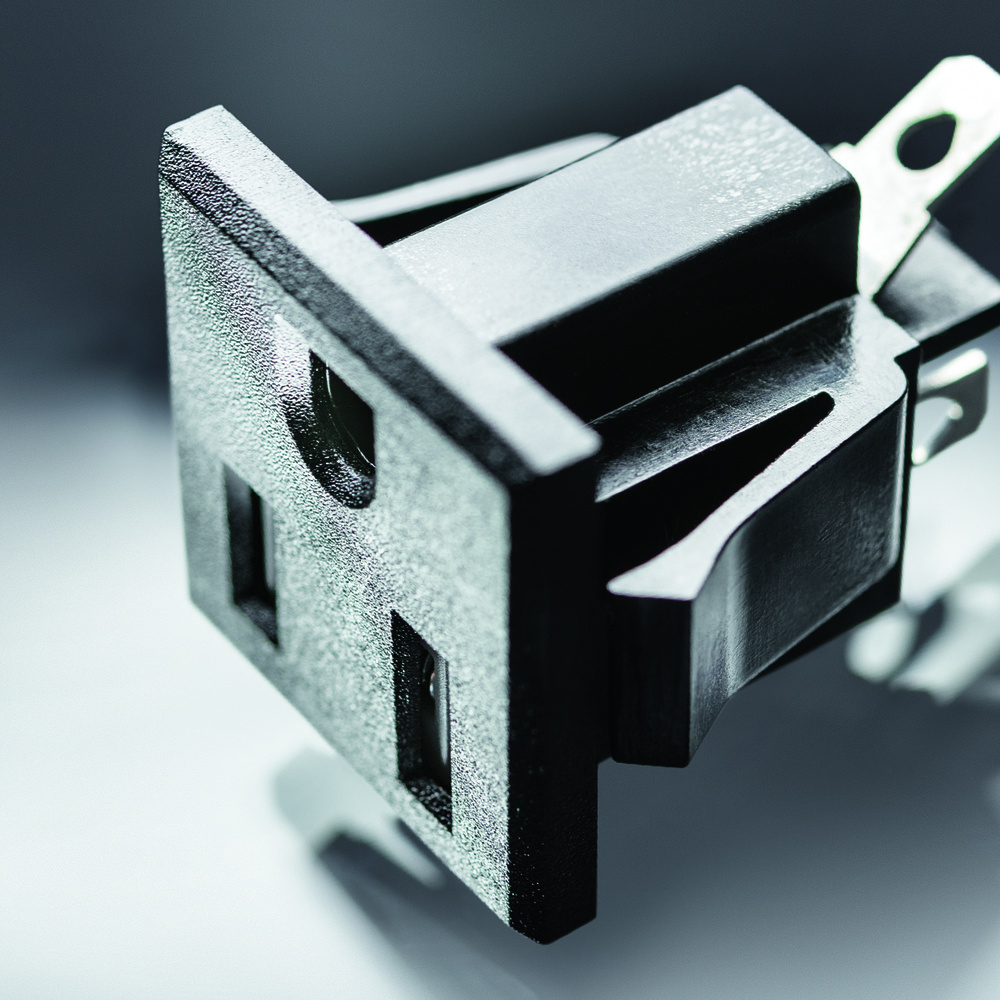

NR010/20/21シリーズの電気コンセント

SCHURTERが提供するNEMA 5-15R電気コンセントの最新シリーズ、NR010、NR020、NR021は、従来の機能と新しい機能を併せ持っています。NR020およびNR021シリーズは、UL 498の耐タンパー性試験に基づき強化された防火および安全基準に適合しています。この2つのシリーズは、家庭用および商業用の家具および家具配電ユニット（FPDU）でも使用できるように設計されており、UL 962およびUL 962Aに準拠しています。

耐タンパー性レセプタクルの概念は、最近生まれたものではありません。これらのデバイスは、おなじみのデュプレックスユニット、電源タップ、配電ユニットなどの配線機器メーカーが長年にわたって提供している標準製品です。これらのデバイスは、異物挿入による偶発的な衝撃から人（主に子供）を保護するように設計されています。これは、住居に設置するタイプの15Aおよび20A、125Vおよび250Vのすべての非ロック型レセプタクルは耐タンパー性を備えていなければならないことを規定した、米国電気工事規程NEC®の条項406.12に従ったものです。2017年、規定の変更により、これらの要件と場所が拡大されました。耐タンパー性レセプタクルは、以前は住居、客室、ホテルやモーテルのゲストスイート、および育児施設に必須でした。拡張された規定では、これらの安全装置を幼稚園や小学校の教育施設、営業所、廊下、診療所の待合室、医療施設、歯科医院、外来施設、および交通機関、体育館、スケート場、講堂、寮など、人の集まる場所に適用しました。これらの拡張された場所は、小さな子供がよくいる領域です。

耐タンパー性レセプタクルは、レセプタクルへの異物の挿入を防ぐUL認定済の安全シャッターシステムを備えています。安全シャッターは、2つのプラグブレードを同時に挿入したときにのみ開きます。プローブ試験、衝撃試験、機械的耐久性試験、絶縁耐圧試験を含む、耐タンパー性レセプタクル（TRR）のその他の試験は、UL 498に含まれています。上記のすべての性能試験に合格した後、耐タンパー性レセプタクルには、適合性を明確に示すため、デバイスに「Tamper Resistant」または「TR」という記載が必要です。

L、N端子間に断熱壁を追加するオプションのある、NR020およびNR021シリーズは、家庭用および商業用の家具およびFPDUでの使用に向けても設計されています。断熱壁により、UL 962のセクション62で概説されている漏洩試験による適合性を獲得できます。これがなければ、メーカーは、適合させるためにより複雑で高価なシステムを設計する必要があります。

データ通信およびストレージ用機器の実装密度は、使用量と機能の急増に伴い定期的に変革され続けています。これらの進歩と連動して周囲温度が上昇し、家電メーカーの新たなニーズに対応するための最小コンポーネントへの需要が徐々に増します。これらの電力ニーズの高まりに対応し、NR010およびNR020シリーズは-25°C～+150°Cの動作温度範囲を有しています。さらに、IDC端子を備えたNR010には、独立したL端子を備えたバージョンがあります。ニュートラルおよびグランド端子は従来通りバス接続できますが、ライン端子はUL定格の15A、125Vに従って最大負荷を受け入れるため、各コンセントの機能性を個別に高めることができます。
