TriC3™搭載汎用3相ゲートドライバ

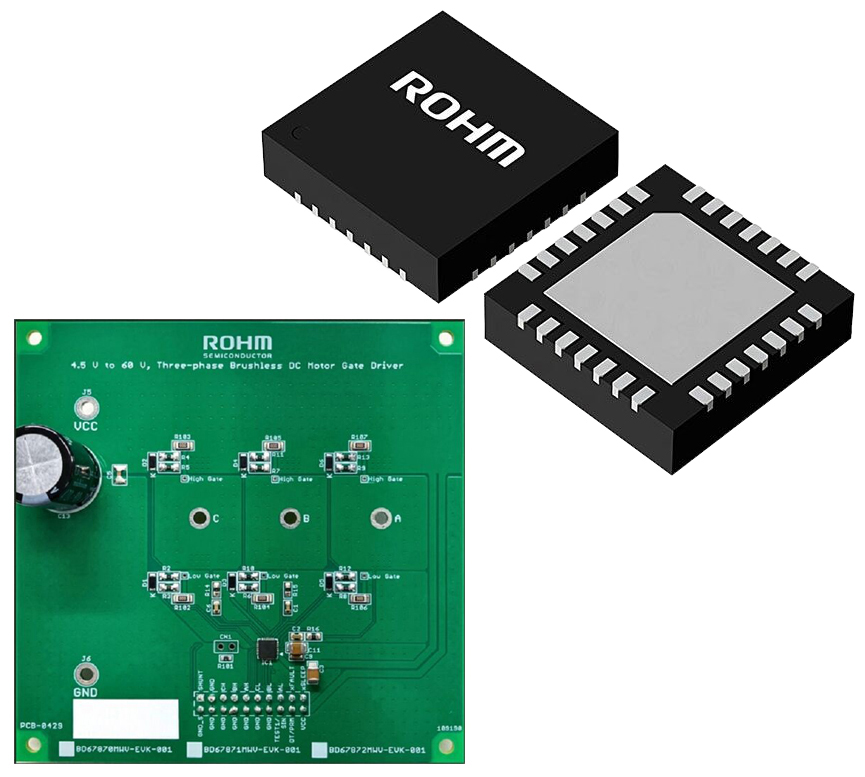

ROHMのBD67870MWV-Z、BD67871MWV-Z、BD67872MWV-Z 3相ブラシレスDCモータゲートドライバは、民生用、産業用、モビリティ、電動工具アプリケーション向けに高効率で信頼性の高いモータ制御を実現します。このラインアップは4.5V～60Vの電源電圧をサポートし、外付けのNチャンネルMOSFETを使用して3つのハーフブリッジを駆動します。すべてのデバイスは、超低スタンバイ電流、統合保護機能、ブートストラップベースゲートドライブアーキテクチャをサポートしています。各デバイスの評価ボードには、コンデンサ、抵抗、スイッチ、ピン、ソケットなど必要な部品がすべて含まれており、テストや試作を簡素化できます。

BD67871MWV-Z 3相ゲートドライバは、MOSFETの電圧を監視し、ゲート駆動電流を動的に調整してEMIを低減し、発熱を最小限に抑え、スイッチング効率を高めるアクティブゲートドライブ技術であるTriC3を統合しています。60VまでのブラシレスDCモータ制御用に設計され、直接定電流ゲート駆動、ブートストラップ充電中の同期整流、100%デューティサイクル動作、トリクル充電ポンピングによる高インピーダンス状態をサポートします。UARTコンフィギュレーション、低スタンバイ電流、広範な保護機能を備えています。

BD67870MWV-Z汎用3相ゲートドライバは、最大60Vの6つの外部NチャンネルMOSFETを使用して3相ブラシレスDCモータを制御するように設計されています。広電圧動作、ダイレクトPWM入力、外部抵抗によるデッドタイムの調整、超低スリープ電流、内蔵保護回路をサポートします。このアーキテクチャは、効率的なスイッチングと100%のデューティサイクル能力を実現します。

3x PWMモード付きのBD67872MWV-Z 3相ゲートドライバは、3x PWM入力ロジックをサポートするBD67870MWV-Zと同様の性能を提供します。広い4.5V～60Vの入力電圧範囲、ブートストラップベースゲートドライバ動作、調整可能なデッドタイム、低スリープ電流が特長です。強化された保護機能には、ラッチ型V_REG UVLOと入力V_CC UVLOがあります。
