MP6652 BLDCモータドライブ

MPSのMP6652デバイスは、PWMピンのパルス幅変調（PWM）信号を介して回転速度を制御

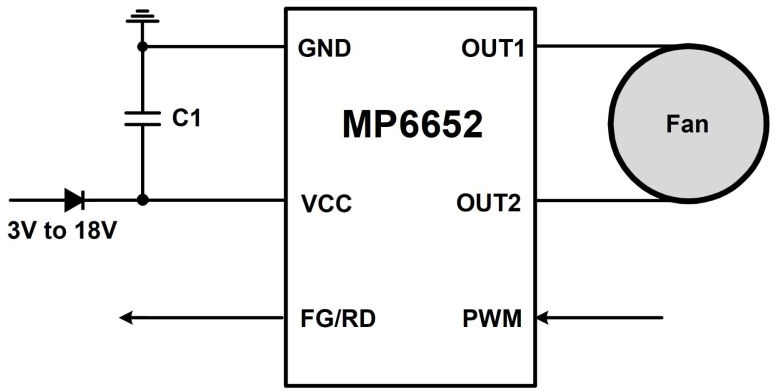

「MPSのMP6652 BLDCモータドライブ」の画像MPSのMP6652単相ブラシレスDCモータドライバには、パワーMOSFETとホール効果センサが統合されています。単相BLDCファンモータを3V～18Vの入力電圧（VIN）範囲で駆動します。

このデバイスは、PWMピンのパルス幅変調（PWM）信号によって回転速度を制御します。また、柔軟な速度曲線制御を必要とする冷却ファンアプリケーション向けに設定可能で理想的な速度曲線機能を内蔵しています。

MP6652は回転速度検出機能を備えています。この回転速度検出器（FG/RD端子）はオープンドレイン出力です。内部ホールコンパレータの出力に対して高電圧または低電圧を出力します。速度が高くなると、より高い周波数の信号が生成されます。

充実した保護機能には、入力過電圧保護（OVP）、低電圧誤動作防止（UVLO）保護、ロータロック保護、サーマルシャットダウンが含まれます。

MP6652はTSOT23-6-SLおよびTSOT23-6-Lパッケージで入手できます。

特長
  • オンチップホールセンサ
  • 統合されたパワーMOSFET：合計850mΩハイサイドMOSFET（HS-FET）およびローサイドMOSFET（LS-FET）
  • 設定可能な開始デューティサイクル
  • 回転速度表示、FG信号
  • ロックロータ保護フォールト表示

  • PWM入力周波数範囲：1kHz～100kHz
  • 27kHz固定出力スイッチング周波数（fSW）
  • 設定可能なソフトオン/オフ整流角度（最大90°）
  • 設定可能なソフトスタート（SS）
  • FGは元のホール周波数の0.5x、1x、または2xを出力
応用
  • 冷却ファン

MP6652 BLDC Motor Drive

画像メーカー品番商品概要入手可能な数量料金詳細を表示
18V, SINGLE-PHASE BLDC MOTOR DRIMP6652GJS-0000-Z18V, SINGLE-PHASE BLDC MOTOR DRI5000 - 即時$410.00詳細を表示
18V, SINGLE-PHASE BLDC MOTOR DRIMP6652GJS-0000-P18V, SINGLE-PHASE BLDC MOTOR DRI0 - 即時$167.68詳細を表示
18V, SINGLE-PHASE BLDC MOTOR DRIMP6652GJL-0000-Z18V, SINGLE-PHASE BLDC MOTOR DRI1768 - 即時$249.00詳細を表示
18V, SINGLE-PHASE BLDC MOTOR DRIMP6652GJL-0000-P18V, SINGLE-PHASE BLDC MOTOR DRI0 - 即時$167.68詳細を表示
