一次および二次配電を組み合わせた
ターミナルDTU/FTU用システムソリューション

2016年の終わりに、中国国家電網協会（SGCC）は全体的な原則を提案：「配電網の自動ターミナルDTU/FTU（Distribution Terminal Unit/Feeder Terminal Unit）は、一次および二次配電の組み合わせの要件を考慮しなければならず、伝統的な電磁トランスを電子トランスに置き換えることを考慮する必要があります。」 Analog Devicesは、これらの新しいアプリケーションを満たすために、一連のチップスケールのシグナルリンクを発売しました。

ADIは以下を提供します：

  • ステートグリッドの新しい要件に準拠した信号処理ソリューション
  • 高い信頼性とEMC対応設計
  • 短期および長期のDTU/FTUバリエーションの考慮事項に対応した設計


主信号チェーン

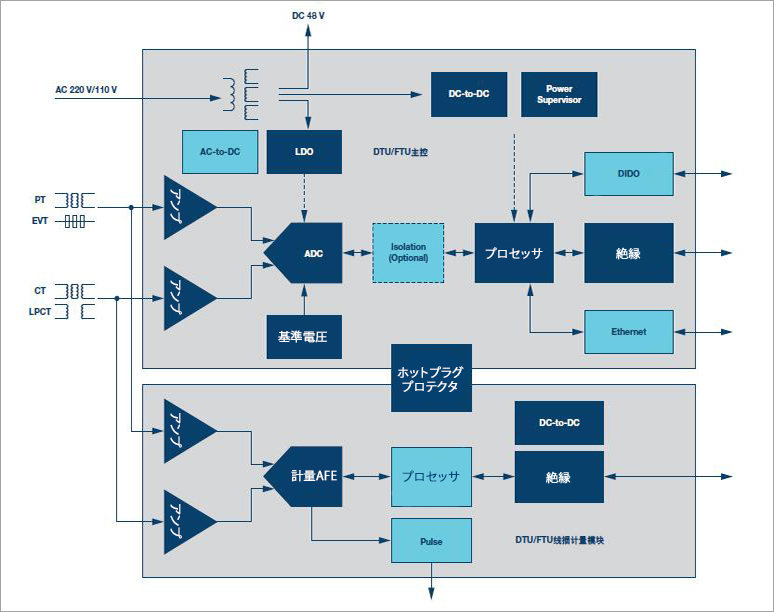

主信号チェーンダイアグラム
トップに戻る

製品

製品タイプ アンプ ADC プロセッサ
モデル ADA4177-4/ADA4077-4/AD628 AD7616 ADSP-BF606/ADSP-BF607/ADSP-BF518
製品タイプ 基準電圧 絶縁 計量AFE
モデル ADR441/ADR3425 ADuM141D ADE9078/ADE9000
製品タイプ LDO DC-DC ホットプラグプロテクタ
モデル ADP7104/ADP7182 ADP2441/ADP2443/ADP5071 ADM1270
製品タイプ インターフェース
モデル ADM2587E (RS-485)/ADM3251E (RS-232)
トップに戻る

リソース

    アプリケーションノート

  • アプリケーションノートAN-1409：AD7616フレキシブルシーケンサおよびバーストモードを使用した疑似同時サンプリングの実現 — www.analog.com/en/an-1409.pdf
  • アプリケーションノートAN-1387：ADA4177ファミリの入力過電圧保護オペアンプを適用した実用的な設計上の考慮事項 — www.analog.com/en/an-1387.pdf
  • アプリケーションノートAN-1349：ADM2582E/ADM 2587E RS-485/RS-422トランシーバで放射を最小限に抑えるためのPCB実装ガイドライン — www.analog.com/en/an-1349.pdf
