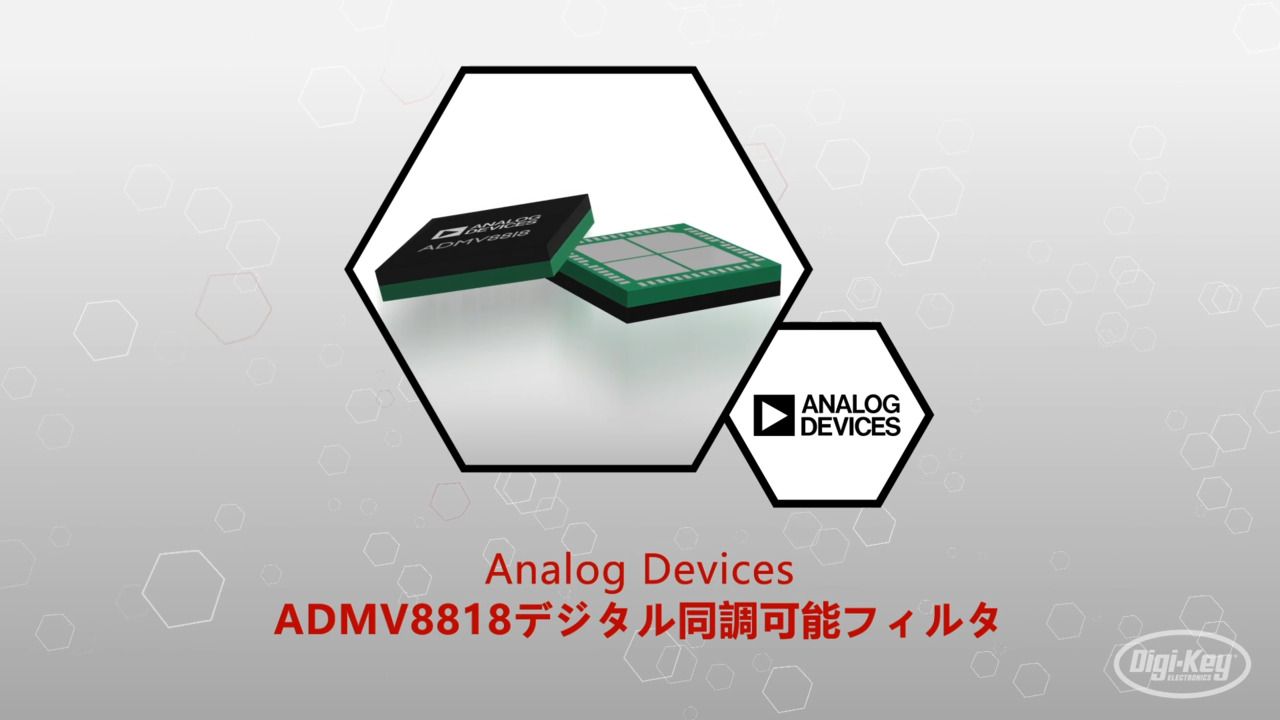

ADMV8818デジタル同調可能フィルタ

ADIのADMV8818は、デジタルで選択可能な動作周波数を備えた完全モノリシックマイクロ波集積回路（MMIC）です。このデバイスは、2GHz〜18GHzの周波数範囲にまたがる4つの独立制御式ハイパスフィルタ（HPF）と4つの独立制御式ローパスフィルタ（LPF）を備えています。チップは、4線式シリアルポートインターフェース（SPI）を使用してプログラムできます。SDP-Sコントローラを使用すると、ユーザーはAnalog DevicesのAnalysis | Control | Evaluation (ACE) ソフトウェアを通じてADMV8818 SPIとインターフェースをとることができます。

ADMV8818の柔軟なアーキテクチャにより、ハイパスフィルタとローパスフィルタの3dBカットオフ周波数（f3dB）を個別に制御し、最大4GHzの帯域幅を生成できます。各フィルタのデジタル論理コントロールは4ビット幅（16ステート）で、オンチップのリアクティブエレメントを制御してf3dBを調整します。通常の挿入損失は9dB、広帯域除去は35dBであり、システムの高調波を最小限に抑えるのに最適です。

この同調可能なフィルタは、物理的に大きなスイッチフィルタバンクおよびキャビティ同調フィルタのより小型の代替品として使用できます。このデバイスは、高度な通信アプリケーションで動的に調整可能なソリューションを提供します。

ADIのADMV8818-EVALZは、ADMV8818のデジタル同調可能なハイパスおよびローパスフィルタの評価に使用できます。ADMV8818-EVALZには、ADMV8818チップ、負電圧発生器、低ドロップアウト（LDO）レギュレータ、およびEVAL-SDP-CS1Z（SDP-S）システムデモンストレーションプラットフォーム（SDP）へのインターフェースが組み込まれており、シンプルで効率的な評価が実現します。負電圧ジェネレータとLDOレギュレータにより、ADMV8818は、SDP-Sを介したPCからの5V USB電源電圧、または2つの外部電源を使用して電力を供給できます。

ADMV8818-EVALZを使用する場合は、ADMV8818データシートをユーザーガイドと併用して参照する必要があります。

特長

• デジタル調整可能なマルチオクターブチューニング
• 最大4GHzの帯域幅に対する独立した3dB周波数制御
• デジタルスイッチ式コンデンサは、バラクタベースのソリューションと比較して、フィルタの直線性と周波数応答を改善
• ディスクリートソリューションのシングルチップ交換

用途／応用

• 航空宇宙および防衛：電子戦および広帯域受信機
• 計測器：フロントエンド、IF、およびアンチエイリアシングフィルタリング
• 汎用：柔軟なアーキテクチャとコンパクトなフォームファクタを必要とするアプリケーション
