FCI Basics Minitek<sup>®</sup> Pwrコネクタシステム

Minitek® Pwrコネクタシステムワイヤ対ワイヤおよびワイヤ対基板のニーズを満たす完全なソリューション

AmphenolのMinitek® Pwrファミリは、ワイヤ対ワイヤ、ワイヤ対基板を含む完全なソリューションとして販売される最適化された製品で、ピッチ幅は5.70mm、4.2mm、3.00mm、電流定格は6.5A～23Aとなっています。つまり、Minitek® Pwrはコンパクトで堅牢、かつ多用途であり、お客様の多様なアプリケーションニーズに適合します。

Minitek® Pwrカタログ

Minitek製品ファミリ Minitek Pwr 4.2 Minitek Pwr 5.7 Minitek Pwr 3.0

Minitek<sup>®</sup> Pwr 5.7

Minitek® Pwr CEM-5 PCIe

Amphenol Communications SolutionsのGen 5、Minitek Pwr PCIeコネクタシステムは、新世代のCEM 5.0 PCI Express® 12V（2x6）補助電源コネクタおよびケーブルアセンブリで、600W GPUカードをサポートします。12V（2x6）補助電源コネクタは、従来のPCI Express 12V（2x3および2x4）補助電源コネクタと嵌合するようには設計されていません。12V（2x6）補助電源コネクタの電源ピンのピッチは3.00mmですが、従来の2x3および2x4コネクタのコンタクトはより大きな4.20mmピッチとなっています。このPCIeコネクタシステム（CEM-5）は、信号伝送をサポートする4つの信号ピンと、電流定格9.5A/ピン（12ピン通電）までの電源アプリケーション向けに設計されています。

Minitek<sup>®</sup> Pwr 5.7

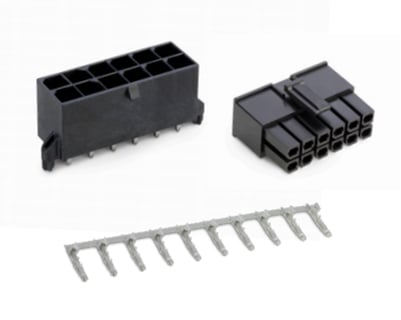

Minitek® Pwr 5.7

Minitek® Pwr 5.7は、1コンタクトあたり最大28Aの高電流定格と、ワイヤ対基板アプリケーション用の16AWG～12AWG範囲のワイヤーゲージを備えた、電源アプリケーション用の柔軟で包括的なソリューションです。Minitek® Pwr 5.7は、極性化された嵌合ジオメトリが特長でで、誤嵌合を防止するのに役立ちます。-40°C〜+120°Cという広い動作温度を備えているので、幅広い用途に適しています。また、スクーププルーフハウジングにより、端子が損傷するのを防止します。

Minitek<sup>®</sup> Pwr 4.2

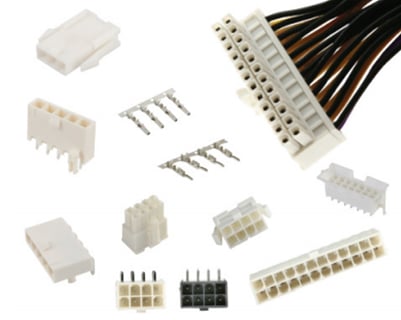

Minitek® Pwr 4.2

Minitek® Pwr 4.2mmコネクタは、1回路あたり最大9A定格の電力アプリケーション向けに設計された柔軟で包括的なソリューションです。2列式の場合は2～24回路、1列式の場合は3～5回路が使用できます。

Minitek<sup>®</sup> Pwr 4.2 高電流

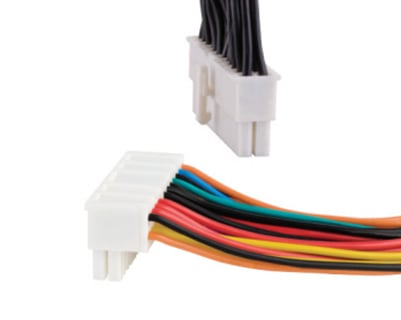

Minitek® Pwr 4.2 高電流

Minitek® Pwr 4.2高電流コネクタ（HCC）は、1コンタクトあたり最大13Aの電流定格と、30AWG～16AWGのワイヤーゲージを備え、高電流および電力密度の高いアプリケーション向けに設計されています。これらは、ワイヤ対ワイヤおよびワイヤ対基板の両方のアプリケーションに使用されます。2列式の場合は2～24回路、1列式の場合は3～5回路が使用可能です。電流定格は、1コンタクトあたり最大13Aです。

Minitek<sup>®</sup> Pwr 3.0

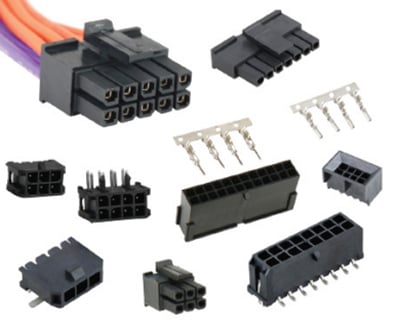

Minitek® Pwr 3.0

Minitek® Pwr 3.0は、1コンタクトあたり最大5Aの電流定格を持つ電源アプリケーション用に設計された、柔軟で包括的なソリューションです。2列式の場合は2～24回路、1列式の場合は2～12回路に対応できます。圧着、スナップインヘッダ、レセプタクルコンタクトは、30AWG～20AWGワイヤの終端処理に使用されます。ヘッダおよびレセプタクルハウジングにより、ワイヤ対ワイヤおよびワイヤ対基板構成が可能になります。ワイヤ対基板間の相互接続用のヘッダアセンブリには、垂直および直角のコンポーネントが含まれます。また、これらのウェーブはんだヘッダは、スルーホール構成でも使用できます。

Minitek<sup>®</sup> Pwr 3.0 高電流

Minitek® Pwr 3.0 高電流

Minitek® Pwr 3.0高電流コネクタ（HCC）は、1コンタクトあたり最大12Aの電流定格と、16AWG～30AWGのワイヤーゲージを備え、高電流および電力密度の高いアプリケーション向けに設計されています。これらは、ワイヤ対ワイヤおよびワイヤ対基板の両方のアプリケーションに使用されます。このコネクタは、1列式で2～24回路に対応します。

関連動画

Amphenol ICC Minitek® Pwr 5.7 | DigiKey Daily

Amphenol ICCは、Minitek Power 5.7mmコネクタシステムを提供しています。これは、電力アプリケーションに適した柔軟で包括的なコネクタソリューションです。各コネクタコンタクトは最大23Aの高電流定格を備え、ワイヤゲージ12AWG～16AWGまでのサイズに対応します。コネクタハウジングは、確実な嵌合保持を保証するポジティブロック機構を備えており、軽い親指ラッチ操作で嵌合保持が可能です。さらに、このコネクタソリューションは、誤嵌合防止に役立つ極性嵌合形状を特長とし、スクープ防止ハウジングが端子の損傷を防ぎます。RoHS準拠、鉛フリーのこのコネクタソリューションは、摂氏-40℃～+105℃までの広い動作温度範囲を備えており、幅広い用途に最適です。
