S-5701 Bシリーズ TMRセンサIC

ABLICのセンサICは小型で耐久性に優れ、長寿命を実現

「AblicのS-5701 Bシリーズ TMRセンサIC」の画像ABLICのS-5701 BシリーズTMRセンサICは、TMR素子と信号処理回路を同一シリコン上に実装し、樹脂成形することで耐久性を実現しています。これらの製品は小型薄型の面実装パッケージで、他の部品と同時に実装することが可能です。これらのセンサICは、同等のリードスイッチの10分の1サイズの小型TMR素子を使用しています。小型の磁石は配置を簡素化し、その結果、最終製品のサイズの小型化、設計のしやすさが高まります。

特長
  • 検出方向：水平
  • 極検出：オムニポーラ
  • 出力論理：アクティブ「L」
  • 出力形式：CMOS出力
  • 動作温度範囲：TA=-40°C～+125°C
  • 動作サイクル（消費電流）：tCYCLE=100ms（IDD=1660nA）（標準）
  • 磁気感度：
    • BOP=1.0mT（標準）
    • BOP=1.7mT（標準）
    • BOP=3.0mT（標準）
  • 電源電圧：VDD=1.7V～5.5V
  • 鉛フリー（Sn 100%）、ハロゲンフリー
応用
  • リードスイッチの代替品
  • ホームセキュリティ機器（窓/ドアの開閉センサ、スマートロック、または煙探知機）
  • ユーティリティメータ（ガスメータ、水道メータ、またはスマートメータ）
図

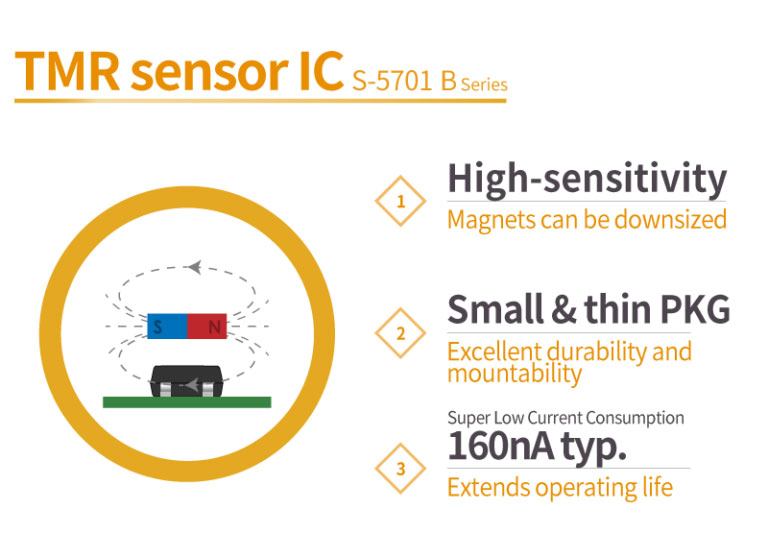

「ABLICのS-5701 Bシリーズ TMRセンサIC」の画像
クリックして拡大

S-5701 B Series TMR Sensor ICs

画像メーカー品番商品概要センシング範囲電流 - 供給（最大）極性入手可能な数量料金詳細を表示
MAGNETIC SWITCH SENSOR ICS-5701BC10B-L3T2U5MAGNETIC SWITCH SENSOR IC±1.5mTトリップ、±0.9mTリリース160nA（標準）両方0 - 即時$279.00詳細を表示
MAGNETIC SWITCH SENSOR ICS-5701BC11B-L3T2U5MAGNETIC SWITCH SENSOR IC±4mTトリップ、±3mTリリース160nA（標準）両方0 - 即時$279.00詳細を表示
MAGNETIC SENSOR ICS-5701BC12B-L3T2U5MAGNETIC SENSOR IC±2.3mTトリップ、±0.5mTリリース720nA北極、南極2 - 即時$226.00詳細を表示
刊行： 2023-03-02
