3Mの先進的な半導体テープ＆リール搬送ソリューション
半導体製造プロセスにおける安全で確実なステージ間の搬送は、チップとチップレットの歩留まりを最大化するうえで重要です。より小さなフットプリント、効率的な電力管理、および全体的な性能の向上の追求において、チップアーキテクチャが2D、2.5D、および3Dへと進化するに連れ、その複雑なアーキテクチャにより、搬送中のチップの完全性に対するリスクは重大さを増しています。3M™のポリカーボネートキャリアテープは、様々な精密加工設計およびソリューションにおいて利用でき、ダイのマイグレーションやクラックを最小限に抑え、ピックアップ不良を低減するうえで役立ちます。さらに、これらのテープは透明形式で入手でき、クリーンルームでの使用に適合し、製造プロセスのニーズを満たすトレーサビリティなどの追加機能を提供できます。

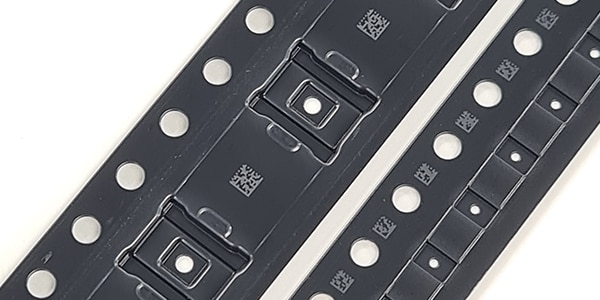

3M™部品キャリアテープ
収縮する部品には、ピックアンドプレースプロセスでの部品の損傷やダウンタイムにつながる部品の傾き、反転、または移動のリスクを軽減するうえで役立つ、正確なポケットの配置を備えた頑丈なキャリアテープが求められます。3Mは、多彩な部品に向けた精密なポケット設計を備えた非導電/静電気対策製品を取り揃えています。

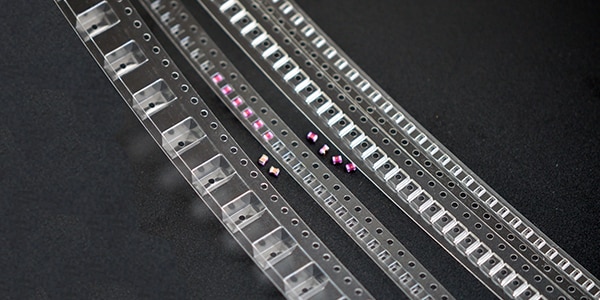

3M™カバーテープ
3M™のカバーテープは、3Mの部品キャリアポケットを密閉し、搬送および保管中、電気および電子部品を保護します。これらのカバーテープは、優れた密閉性とスムーズな剥離力で、効率的なピック＆プレース作業の運用をサポートします。3Mのカバーテープ製品ラインには、熱活性化（HAA）または感圧接着剤（PSA）を使用した非導電性製品および静電気消散製品が含まれます。
特長
- 精密ポケット
- 厳密な許容誤差
- 低欠陥
3Mは次のテープソリューションを提供します：
- 成形プラスチック
- パッシブデバイス
- WLCSP/ベアダイ
- ディスクリート
- LED
長所
- より優れたダイ保護性能
- プロセスウィンドウの拡大
- 巻き取り後のポケットネスティング問題の少なさ
利点
- 回線速度とアップタイムの向上
- 歩留まりの向上
- 信頼性の向上
- ダイの移動やクラックの問題を解決
- 簡単で効率的なアプリケーションにより生産性を向上
3M™ポリカーボネートキャリアの性能と互換性
ポリカーボネート素材は非常に強度が高く、デリケートなチップや部品にダメージを与える衝撃に耐えることができます。ポリエステルなどの素材よりも収縮率がはるかに低いため、長期間（最大5年間）でも適切に保管すればポケットが安定します。これにより、正確なフィーディングとポケット位置を維持し、部品が固着する可能性を減らすことができます。
能力
| 製品 | 10,000クリーンルーム | 静電気消散 | オープン半径制御 | 2Dバーコード |
|---|---|---|---|---|
| 3000 | ✓ | |||
| 3000R | ✓ | ✓ | ||
| 3002 | ✓ | ✓ | ||
| 3000BD | ✓ | ✓ | ||
| 3000UP | ✓ |
互換性
| 製品 | 材質 | カバーテープPSA | カバーテープHAA |
|---|---|---|---|
| 3000 | ポリカーボネート | ✓ | ✓ |
| 3000R | ポリカーボネート | ✓ | ✓ |
| 3002 | ポリカーボネート | ✓ | ✓ |
| 3002R | ポリカーボネート | ✓ | ✓ |
| 3000BD | ポリカーボネート | ✓ | |
| 3000UP | ポリカーボネート | ✓ | ✓ |
3M™ポリカーボネートキャリア3000
静電気に敏感な部品の包装に最適なキャリアテープ
この静電気対策用キャリアテープは、搬送中、ANSI/EIAのガイドラインに基づき、受動部品に効果的にフィットする精密成型ポケットが特長です。10⁴Ω/平方以上および10⁸Ω/平方以下の公称表面抵抗率を備えています。3M™のキャリアテープ3000は、摩擦電気効果により蓄積された電荷を消散させることができます。このキャリアテープは、静電気に敏感なチップの包装に適しています。
- 静電気に敏感な部品に最適な10⁵Ω/平方の標準表面抵抗率を実現
- スプライスのないポリカーボネートキャリアは、バランスのとれた静電シールドと静電減衰特性を提供
- ANSI/EIAガイドラインに準拠した受動部品に効果的にフィットする精密成形されたポケット
- ANSI/EIAガイドラインに準拠した受動部品に効果的にフィットする精密成形されたポケット
- 3M™粘着カバーテープおよび3M™熱活性化粘着カバーテープとの互換性
標準特性
| バッキング（キャリア素材） | ポリカーボネート |
|---|---|
| ブランド | 3M™ |
| 全幅（インペリアル） | 0.315インチ、0.472インチ、0.63インチ、0.945インチ |
| 全幅（メートル単位） | 12mm、16mm、24mm、33mm、44mm、8mm |
| 製品カラー | 黒 |
| 推奨アプリケーション | ディスクリート、IC、LED、WLCSP |
| TDS必須 | 対応 |
3M™ポリカーボネート超精密キャリア（UPC）3000UP
静電気に敏感な部品向けの超精密ポケット寸法許容誤差
標準特性
| バッキング（キャリア素材） | ポリカーボネート |
|---|---|
| ブランド | 3M™ |
| 全長（インペリアル） | 546.807ヤード、836.614ヤード |
| 全長（メートル） | 500m、765m |
| 全幅（インペリアル） | 0.315インチ、0.472インチ、0.63インチ、0.945インチ、1.26インチ |
| 全幅（メートル単位） | 12mm、16mm、24mm、32mm、8mm |
| 製品カラー | 黒 |
| 推奨アプリケーション | ベアダイ、ディスクリート、LED、WLCSP |
| サイズ（インペリアル） | 0.472インチ x 546.807ヤード、0.472インチ x 836.614ヤード |
| サイズ（メートル） | 12mm x 500m、12mm x 765m |
| TDS必須 | 対応 |
3M™ポリカーボネート精密キャリア3000BD
ベアダイ、WLCSPなどのクリーンルーム対応保護
標準特性
| バッキング（キャリア素材） | ポリカーボネート |
|---|---|
| ブランド | 3M™ |
| 全長（インペリアル） | 546.807ヤード、836.614ヤード |
| 全長（メートル） | 500m、765m |
| 全幅（インペリアル） | 0.315インチ、0.472インチ、0.63インチ、0.945インチ、1.26インチ |
| 全幅（メートル単位） | 12mm、16mm、24mm、32mm、8mm |
| 製品カラー | 黒 |
| 推奨アプリケーション | ベアダイ、ディスクリート、LED、WLCSP |
| サイズ（インペリアル） | 0.472インチ x 546.807ヤード、0.472インチ x 836.614ヤード |
| サイズ（メートル） | 12mm x 500m、12mm x 765m |
| TDS必須 | 対応 |
3M™高せん断感圧カバーテープ2668
3M™高せん断感圧カバーテープ2668は、各エッジに沿って合成の室温感圧粘着剤（PSA）ゾーンを持つ透明ポリエステルテープです。
- リワーク可能およびベイク可能
- 粘着ゾーンにより、搬送および保管中の粘着剤汚染や機器との接触リスクを低減
- WLCSPなどの部品に最適
- 3M™ポリカーボネートキャリアテープとの好相性
- 300mまたは500mのロールは、5.4mm、9.3mm、13.3mm、21.3mm、25.5mm、37.4mm、および49.4mmの標準幅で利用可能
- その他の幅オプションについては、3Mにお問い合わせください
3Mカバーテープ2668は、部品面に静電気遮断フィルムを使用しており、WLCSP（Wafer Level Chip Scale Package）アプリケーションに推奨されます。
標準特性
| 粘着剤の特徴 | 感圧 |
|---|---|
| ブランド | 3M™ |
| 伸長 | 150% |
| ヘイズ率 | 5.8% |
| 全長（インペリアル） | 328.084ヤード、546.807ヤード、984ヤード |
| 全長（メートル） | 300m、500m |
| 全体厚み（メートル） | 0.061mm |
| 全幅（インペリアル） | 0.213インチ、0.366インチ、0.524インチ、0.839インチ、1.004インチ、1.472インチ、10.039インチ、19.449インチ、2.126インチ、8.386インチ |
| 全幅（メートル単位） | 13.3mm、21.3mm、25.5mm、37.4mm、49.4mm、5.4mm、65.2mm、66.5mm、82.4mm、9.3mm、97mm |
| 製品の使用方法 | ベアダイ、ディスクリート部品、IC、LED、受動部品、WLCSP |
静電気消散熱活性化カバーテープ2671A
標準特性
| 粘着剤の特徴 | 熱活性化 |
|---|---|
| カラーファミリ | 透過性 |
| 伸長 | 100% |
| ヘイズ率 | 35% |
| 全長（インペリアル） | 524.934ヤード |
| 全長（メートル） | 480m |
| 全体厚み（メートル） | 0.048mm |
| 全幅（インペリアル） | 2.087インチ、3.661インチ、3.74インチ |
| 全幅（メートル単位） | 5mm、5.3mm、5.4mm、9.3mm、9.5mm |
| 製品の使用方法 | ディスクリート部品、IC、LED、受動部品、WLCSP |
